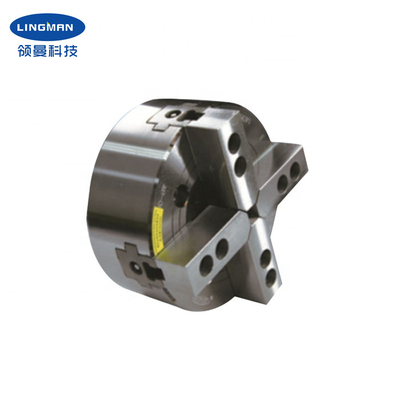

Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: CNC Torna Aynası 4H-10
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 550-1650 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
CNC Torna Aynası |
kama vuruşu: |
19 mm |
Pençe inme/çap: |
8,8 mm |
Sıkma çapı: |
31-254mm |
Maks. DB çekme: |
42.6KN |
Maks. sıkma kuvveti: |
110.7KN |
Max. Maks. numbers of revolutions devir sayısı: |
3400 rpm |
Ağırlık: |
36,3 kg |
Max.Çalışma Basıncı: |
2.7Mpa |
Uygulanabilir döner silindir: |
TH-1075 |
Ürün adı: |
CNC Torna Aynası |
kama vuruşu: |
19 mm |
Pençe inme/çap: |
8,8 mm |
Sıkma çapı: |
31-254mm |
Maks. DB çekme: |
42.6KN |
Maks. sıkma kuvveti: |
110.7KN |
Max. Maks. numbers of revolutions devir sayısı: |
3400 rpm |
Ağırlık: |
36,3 kg |
Max.Çalışma Basıncı: |
2.7Mpa |
Uygulanabilir döner silindir: |
TH-1075 |
1. Açıklama
Diğer aynalarla karşılaştırıldığında, hidrolik dört çeneli ayna, hızlı sıkma, büyük sıkma kuvveti, geniş sıkma aralığı, yüksek güvenlik ve yüksek güvenilirlik avantajlarına sahiptir.Bu nedenle, hidrolik dört çeneli ayna, çeşitli dikdörtgen ve düzensiz iş parçalarının işlenmesinde ve sıkıştırılmasında büyük bir uygulama alanına sahiptir.
Hidrolik dört çeneli aynanın çalışma prensibi, hidrolik yağın silindir girişinden silindire girmesi ve silindir ile pistonun kapalı bir boşluk oluşturmasıdır., destek manşonu disk yayını sıkıştırmak için birlikte aşağı doğru hareket eder, segman aşağı doğru hareket eder ve sondaj borusunu serbest bırakma amacına ulaşmak için üç kaymayı merkezden yatay olarak uzağa hareket ettirir.
Hidrolik dört çeneli ayna, sıkı ayna üretim yöntemini benimser ve profesyonel torna tezgahları için uygundur.Çeşitli atölyelerde uygulansa da endüstri tarafından iyi karşılanmıştır. Bu ürün dayanıklıdır ve yüksek hızda sorunsuz çalışır.Otomatik üretim için uygun, yüksek konumlandırma ve tekrarlama hassasiyeti, büyük sıkma kuvveti.Kare parçaların ve diğer özel şekilli parçaların işlenmesi için çok uygundur.
Pens, torna tezgahının ağırlığını azaltır ve servis ömrünü uzatır.Ayrıca, kurulum çok uygundur ve bağlantı yöntemi endüstri standardını benimser.Sadece aynaya uygun bir flanşla donatılması gerekir ve takım tezgahının yapısını değiştirmeye gerek yoktur.
2. Performans Parametreleri
Ürün adı | CNC torna aynası |
Model numarası |
4H-10 |
kama vuruşu |
19 mm |
Pençe inme/çap |
8,8 mm |
Sıkma çapı |
31-254mm |
Maks.DB çekme |
42.6KN |
Maks.sıkma kuvveti |
110.7KN |
Ağırlık |
36,3 KG |
Max.çalışma basıncı |
2.7Mpa |
Maks.sayı devrimleri |
3400 rpm |
Uygulanabilir döner silindir |
TH-1075 |
3. Boyutlar
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak |
6. Üretim Hattı
