Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3H-06
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set
Ürün adı: |
Hidrolik Ayna |
Kama vuruşu: |
12mm |
Pençe stroku / çap: |
5.5mm |
Sıkıştırma çapı: |
15-168 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
21.5KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
56.8KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
6000 dev / dak |
ağırlık: |
13.7kg |
Maksimum Çalışma Basıncı: |
2.8Mpa |
Uygulanabilir döner silindir: |
TH-646 |
Ürün adı: |
Hidrolik Ayna |
Kama vuruşu: |
12mm |
Pençe stroku / çap: |
5.5mm |
Sıkıştırma çapı: |
15-168 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
21.5KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
56.8KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
6000 dev / dak |
ağırlık: |
13.7kg |
Maksimum Çalışma Basıncı: |
2.8Mpa |
Uygulanabilir döner silindir: |
TH-646 |
1. Açıklama

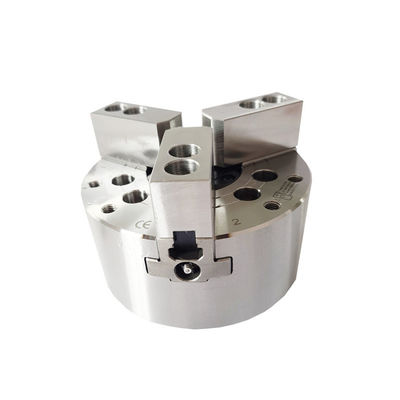

Mandrenimiz geniş bir açık delik yapısındadır ve özellikle özel şekilli nesneleri sıkıştırmak için uygun olan kama şeklinde 3 çeneye sahiptir.Tüm kayan yüzeyler sertleştirilmiş işlem, hassas taşlama ile işlenir ve doğrudan yağlanır.Ek olarak, yüksek rijitliğe ve yüksek sıkıştırma doğruluğuna sahiptir.
Mandren sağlam ve dayanıklıdır ve yüksek hızda sorunsuz çalışabilir.Aynı zamanda konumlandırma tekrarı ve büyük kelepçe kuvveti için yüksek hassasiyete sahiptir ve otomatik üretim için uygundur.Açık delik tasarımı, uzun iş parçası işleme için kullanılabilir.
Mandren, torna tezgahının ağırlığını azaltabilir ve servis ömrünü uzatabilir.Kısa silindir bağlantısı GB'ye onaylanmıştır ve müşterilerin torna tezgahının yapısını değiştirmesine gerek yoktur, ancak ayna ile aynı boyutta bir flanşa ihtiyaç duyarlar, daha sonra kısa sürede kolayca monte edilebilirler.
2. Performans Parametreleri
|
Model numarası |
3H-06 |
|
kama vuruşu |
12 mm |
|
Pençe inme/çap |
5.5mm |
|
Sıkma çapı |
15-168mm |
|
Maks.DB çekme |
21.5KN |
|
Maks.sıkma kuvveti |
56.8KN |
|
Ağırlık |
13.7kg |
|
Max.çalışma basıncı |
2.8Mpa |
|
Maks.sayı devrimleri |
6000 rpm |
|
Uygulanabilir döner silindir |
TH-646 |
3.Boyutlar
| Özellikler | bir | B | C | D | D1 | D2 | E | E1 | F | G MAKS | G Dk. | H | J |
| 3H-06 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
