Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: W160A-25
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 2500-3000/set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 100 set
Ürün adı: |
Ana ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
25mm |
Maksimum sıkma kuvveti: |
4.8KN |
İzin verilen basınç: |
0.4-0.9Mpa |
Sınır hızı: |
500r / dakika |
sıkıştırma aralığı: |
15-160 mm |
Merkez Yüksekliği: |
150mm |
Rotasyonel atalet: |
0.1kg.㎡ |
Dönen parça ağırlığı: |
21kg |
Tüm birim ağırlık: |
44kg |
Uygulama: |
Lazer Kesim |
Ürün adı: |
Ana ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
25mm |
Maksimum sıkma kuvveti: |
4.8KN |
İzin verilen basınç: |
0.4-0.9Mpa |
Sınır hızı: |
500r / dakika |
sıkıştırma aralığı: |
15-160 mm |
Merkez Yüksekliği: |
150mm |
Rotasyonel atalet: |
0.1kg.㎡ |
Dönen parça ağırlığı: |
21kg |
Tüm birim ağırlık: |
44kg |
Uygulama: |
Lazer Kesim |
1. Açıklama

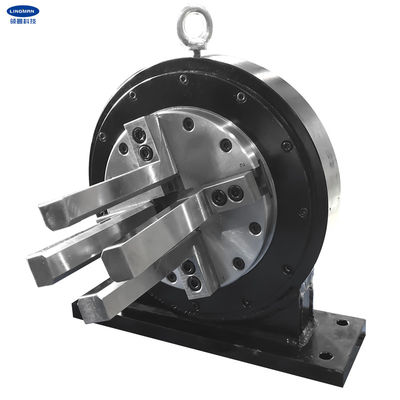

Bu ürün, lazer boru kesici için özel olarak tasarlanmıştır.Ürünün kendisi, iş parçasını sıkıca sıkıştırabilen ve aynı anda dönebilen ortasında bir ayna bulunan bağımsız bir mil olarak kullanılabilir.
Döner hava girişi, hızlı kenetleme ve gevşetme eyleminin sağlanabilmesi için kuyruğa monteli rotator aracılığıyla gerçekleştirilebilir.Çalışan hava kaynağı, sürekli hava beslemesi ilkesini benimser.
Ürün tabanı sabitlendikten sonra, eşleşen motoru dişli ile bağlayın ve iş parçasını döndürmek için sıkıştırmak ve sürmek için basınçlı hava kaynağını (0,4-0,9Mpa) bağlayın.Esas olarak iş parçasının sıkıştırılması, döndürülmesi ve önden ve arkadan besleme için kullanılır.
Kesici tarafından işlenen parçaların uzun olması nedeniyle, kuyruk aynası ve eşleşen ana ayna genellikle ekipmana çiftler halinde takılır.
Bu ürün, katı merkezli dört pençeli otomatik senkronize merkezleme yapısıdır.Tüp levha entegre makinede kullanılması tavsiye edilir ve kare ve dairesel boru levhayı kesebilir.
2. Performans Parametreleri
|
W160A-25 |
|
25 mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r/dak |
|
15-160mm |
|
150 mm |
|
0.1kg.m2 |
|
21kg |
|
44kg |
3.Boyutlar
| Özellikler | bir | B | B1 | C | D | E | F | G | H | ben | J | L | M | N | Ö | $ | S | T |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
