Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3H-10
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set
Ürün adı: |
Hidrolik Ayna |
Kama vuruşu: |
19mm |
Pençe stroku / çap: |
8,8 mm |
Sıkıştırma çapı: |
31-254 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
42.6KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
110.7KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
4200 dev / dak |
ağırlık: |
41,5 kg |
Maksimum Çalışma Basıncı: |
2.7Mpa |
Uygulanabilir döner silindir: |
TH-1075 |
Ürün adı: |
Hidrolik Ayna |
Kama vuruşu: |
19mm |
Pençe stroku / çap: |
8,8 mm |
Sıkıştırma çapı: |
31-254 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
42.6KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
110.7KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
4200 dev / dak |
ağırlık: |
41,5 kg |
Maksimum Çalışma Basıncı: |
2.7Mpa |
Uygulanabilir döner silindir: |
TH-1075 |
1. Açıklama

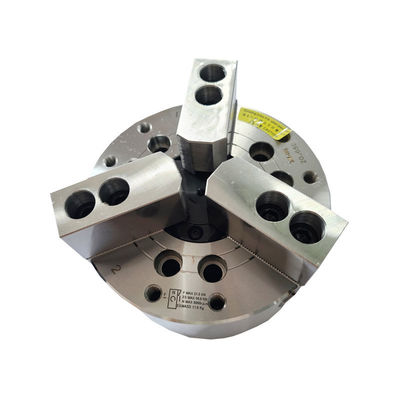

Mandrenimiz, büyük boydan boya delikli 3 çeneli bir kama kancasıdır, böylece çubuk malzemesini ve gerçekleştirilen iş parçasını işleyebilir.Açık deliğe yerleştirilmiş bir iş parçasının bir kısmını sıkıştırmak, yuvayı kontrol etmek veya iş mili soğutma sıvısı özelliklerini değiştirmek için uygundur.
Mandrende silindir vardır, bu nedenle montaj sırasında silindire ve çeki çubuğuna ihtiyaç duymaz.Sadece aynayı, bakır boru ile milin sonundaki yağ jiratörüne bağlaması gerekiyor.
Ayrıca flanş bağlantısı (A tipi bağlantı) da vardır.Müşterilerin aynayı takması kolaydır.Torna tezgahının yapısını değiştirmeye gerek yoktur ve sadece uygun bir flanşa ihtiyacı vardır.Kurulumda çok zaman kazandırır.
2. Performans Parametreleri
|
Model numarası |
3H-10 |
|
kama vuruşu |
19 mm |
|
Pençe inme/çap |
8,8 mm |
|
Sıkma çapı |
31-254mm |
|
Maks.DB çekme |
42.6KN |
|
Maks.sıkma kuvveti |
110.7KN |
|
Ağırlık |
41.5kg |
|
Max.çalışma basıncı |
2.7Mpa |
|
Maks.sayı devrimleri |
4200 rpm |
|
Uygulanabilir döner silindir |
TH-1075 |
3.Boyutlar
| Özellikler | bir | B | C | D | D1 | D2 | E | E1 | F | G MAKS | G Dk. | H | J |
| 3H-10A6 | 254 | 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 33,5 | 14.5 | 25 | 45 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
