Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: BK200TQ
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 550-1650 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set
Ürün adı: |

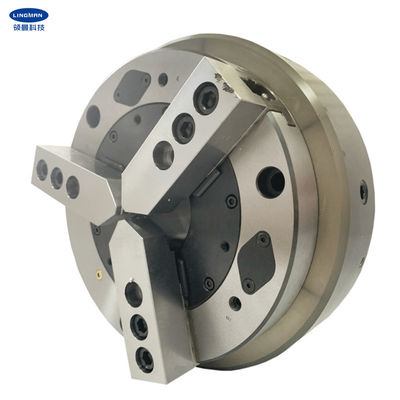

Önden Monteli Pnömatik ayna |
Malzeme: |
ÇELİK |
Pençe stroku / çap: |
4.7mm |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
41.7KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
2100 dev / dak |
sıkıştırma aralığı: |
5-210mm |
Net ağırlık: |
25,5 kg |
Uygulama: |
Kaynak ekipmanı |
özellik: |
Büyük vuruş |
fonksiyon: |
İş parçasının sıkıştırılması |
Ürün adı: |
Önden Monteli Pnömatik ayna |
Malzeme: |
ÇELİK |
Pençe stroku / çap: |
4.7mm |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
41.7KN |
Max. Maks. Alan sayısı numbers of revolutions devir sayısı: |
2100 dev / dak |
sıkıştırma aralığı: |
5-210mm |
Net ağırlık: |
25,5 kg |
Uygulama: |
Kaynak ekipmanı |
özellik: |
Büyük vuruş |
fonksiyon: |
İş parçasının sıkıştırılması |
1. Açıklama
Firmamız torna, CNC torna ve lazer kesim makineleri için ayna üreten profesyonel bir üretimdir.Pnömatik aynalar ve elektrikli aynalar lider ürünlerimizdir.Burada pnömatik aynaların özelliklerini listeler.
Bu aynanın belirgin özellikleri hafif, büyük delik çapı, yüksek strok ve dönerken yüksek hızdır.Mandren ile ana mil arasındaki bağlantı ulusal standarda (kısa silindir bağlantı modu) uygun olduğundan, torna tezgahının yapısını değiştirmeye gerek yoktur ve sadece montaj sırasında aynaya ve takım tezgahına bağlanabilen eşleşen flanşı hazırlamaya gerek yoktur. Bu tip ayna önden monteli pnömatik aynadır ve torna, boru dişi makine aleti ve kaynak ekipmanlarında yaygın olarak kullanılmaktadır.
Mandreni takmak kolaydır. Mandren gövdesi, süper uzun süreli basınç tutma işlevi (24 saatten fazla) elde etmek için pistonlu ve ters valfli silindirdir.Sıkıştırma ve gevşetme hareketi, yandan döner hava girişi ile sağlanır.Gaz beslemesi kesilmeden makine çalışmayacaktır.
2. Performans Parametreleri
|
Model numarası |
BK200TQ |
|
Pençe inme/çap |
4,7 mm |
|
Maks.sıkma kuvveti |
41.7KN |
|
İzin verilen basınç |
0.4-0.9Mpa |
|
Sınır hız |
2100r/m |
|
Sıkma aralığı |
5-210 mm |
|
Net ağırlığı |
25.5KG |
3.Boyutlar
| Özellikler | D | D1 | D2 | D3 | d | H | H1 | H2 | zd |
| BK200TQ | 214 | 258 | 180 | 165 | 52 | 145 | 105 | 72 | 3-M10 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
