Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 Takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Model numarası: |
3H-04 |
Ürün adı: |
Güç mandreni |
Malzeme: |
Paslanmaz çelik |
kama vuruşu: |
13 mm |
Pençe inme/çap: |
5,6 mm |
Sıkma çapı: |
7-112mm |
Maks. DB çekme: |
13.6KN |
Maks. sıkma kuvveti: |
28.5KN |
Max.Çalışma Basıncı: |
2.4MPa |
Güç: |
Güç |
uygulama: |
Cnc torna tezgahı |
Eşleşen silindir: |
TH-536 |
Model numarası: |
3H-04 |
Ürün adı: |
Güç mandreni |
Malzeme: |
Paslanmaz çelik |
kama vuruşu: |
13 mm |
Pençe inme/çap: |
5,6 mm |
Sıkma çapı: |
7-112mm |
Maks. DB çekme: |
13.6KN |
Maks. sıkma kuvveti: |
28.5KN |
Max.Çalışma Basıncı: |
2.4MPa |
Güç: |
Güç |
uygulama: |
Cnc torna tezgahı |
Eşleşen silindir: |
TH-536 |
1. Açıklama
Firmamız 10 yılı aşkın bir süredir her türlü pnömatik ayna, elektrikli ayna ve diğer elektrikli ayna ar-ge, üretim, satış odaklı profesyonel bir tedarikçidir.

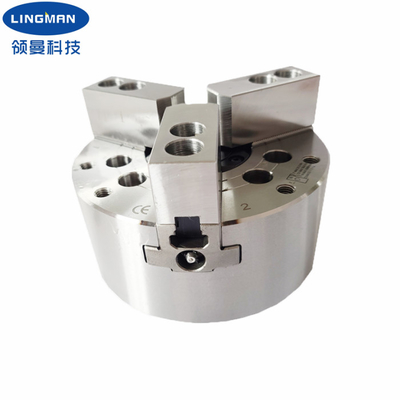

Bu ürün, bağımsız fikri mülkiyet haklarına sahip ulusal bir patenttir.Bu ürün, özellikle özel şekilli nesnelerin sıkıştırılması için uygun, büyük çaplı, kama biçimli üç çeneli açık deliktir.Kayar yüzeyler sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Bu ürünün avantajı, yüksek rijit yapısında ve yüksek sıkma doğruluğunda yatmaktadır.
Ulusal standartlara uygun pnömatik ayna ve mil bağlantı yolu, kullanıcının makine yapısını değiştirmesine gerek yoktur, yalnızca flanş ve ayna boyutu takılabilir.
Ayna gövdesinin kendisi, sıkıştırma ve gevşetme eylemi elde etmek için iş mili kuyruk kontrol mekanizması aracılığıyla yerleşik bir pistondur.
Aynanın ortası, birkaç ısıl işlem ve özel yüzey işleminden sonra, daha yüksek mukavemet, daha aşınmaya dayanıklı, yüksek kaliteli alaşımlı çeliğin genel kullanımı olan içi boş bir yapıdır;Tüm eşleşen yüzeyler hassas taşlama, kararlı ve dayanıklı hassasiyet, tekrarlanan sıkma konumlandırmasının yüksek hassasiyetidir.
Ürünler dişli işleme, disk tipi, kısa şaft tipi iş parçası işleme için uygundur.
Standart boyutlu penslere ek olarak özel pensler de mevcuttur.
2. Performans Parametreleri
|
Model numarası |
3H-04 |
|
kama vuruşu |
10 mm |
|
Pençe inme/çap |
5,4 mm |
|
Sıkma çapı |
7-110mm |
|
Maks.DB çekme |
13.7KN |
|
Maks.sıkma kuvveti |
28.4KN |
|
Ağırlık |
4kg |
|
Max.çalışma basıncı |
2.3Mpa |
|
Maks.sayı devrimleri |
8000 rpm |
|
Uygulanabilir döner silindir |
TH-536 |
3.Boyutlar
| Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3H-04 | 110 | 59 | 185 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6.Üretim hattı
