Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3L-05/06/08/10/12
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 300-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
modeli: |
3L-12 |
kama vuruşu: |
35 mm |
Pençe inme/çap: |
52 mm |
Sıkma çapı: |
50-385mm |
Maks. sıkma kuvveti: |
68.0KN |
Ağırlık: |
136kg |
Maks. sayı devrimleri: |
1600 dev/dak |
Uygulanabilir silindir: |
TH-1512 |
Yapı: |
Delik Yapısı |
Başvuru: |
CNC Torna Aynası |
modeli: |
3L-12 |
kama vuruşu: |
35 mm |
Pençe inme/çap: |
52 mm |
Sıkma çapı: |
50-385mm |
Maks. sıkma kuvveti: |
68.0KN |
Ağırlık: |
136kg |
Maks. sayı devrimleri: |
1600 dev/dak |
Uygulanabilir silindir: |
TH-1512 |
Yapı: |
Delik Yapısı |
Başvuru: |
CNC Torna Aynası |
1. Açıklama

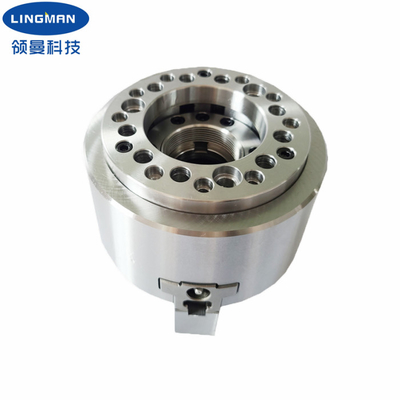

15 yıllık profesyonel deneyime sahip lazer kesim makineleri için CNC torna tezgahları ve aynaları üreticisiyiz.Süper uzun güç aynasının yapısı, büyük deliklere sahip içi boş bir yapıdır.Bu ayna, düzensiz iş parçalarını sıkıştırmak için çok uygundur.Aynalarımızın tüm kayar yüzeyleri sertleştirilmiş, hassas taşlanmış ve arızayı önlemek için doğrudan yağlanmıştır.Pas önleyici kesme yağının kullanılması pensin iç paslanmasını önleyebilir, pasın kenetleme kuvvetini azaltacağı durumlarda özel dikkat gösterilmelidir.
Ayrıca yüksek rijitliğe ve yüksek sıkma doğruluğuna sahiptir.Süper uzun pençe stroklu elektrikli ayna, müşterilerin farklı şekil ve boyutlardaki boru bağlantı parçaları gereksinimlerini daha iyi karşılayabilir.
Pensler çeşitli boyutlarda mevcuttur.Standart ölçü aynasına ek olarak, çizimlerinize ve gereksinimlerinize göre de özelleştirilebilir.
2. Performans Parametreleri
Model numarası |
3L-15 |
kama vuruşu |
35 mm |
Pençe inme/çap |
52 mm |
Sıkma çapı |
50-385mm |
Maks.DB çekme |
84.3KN |
Maks.sıkma kuvveti |
68.0KN |
Ağırlık |
136kg |
Max.çalışma basıncı |
2.6Mpa |
Maks.Devir sayısı |
1600 rpm |
Uygulanabilir döner silindir |
TH-1512 |
3.Boyutlar
Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
3L-15 | 385 | 150 | 300 | 235 | 139.72 | 171.4 | 6 | 33 | 120 | 12.5 | -22,5 | 39 | 60 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
