Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 4H-12
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 550-1650 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Ürün adı: |
4H Hidrolik oyuk ayna |
kama vuruşu: |
23 mm |
Pençe inme/çap: |
10.6MM |
Sıkma çapı: |
34-304mm |
Maks. DB çekme: |
54.9KN |
Maks. sıkma kuvveti: |
143.6KN |
Max. Maks. numbers of revolutions devir sayısı: |
2700 rpm |
Ağırlık: |
62kg |
Max.Çalışma Basıncı: |
2.4MPa |
Uygulanabilir döner silindir: |
TH-1512 |
Ürün adı: |
4H Hidrolik oyuk ayna |
kama vuruşu: |
23 mm |
Pençe inme/çap: |
10.6MM |
Sıkma çapı: |
34-304mm |
Maks. DB çekme: |
54.9KN |
Maks. sıkma kuvveti: |
143.6KN |
Max. Maks. numbers of revolutions devir sayısı: |
2700 rpm |
Ağırlık: |
62kg |
Max.Çalışma Basıncı: |
2.4MPa |
Uygulanabilir döner silindir: |
TH-1512 |
1. Açıklama

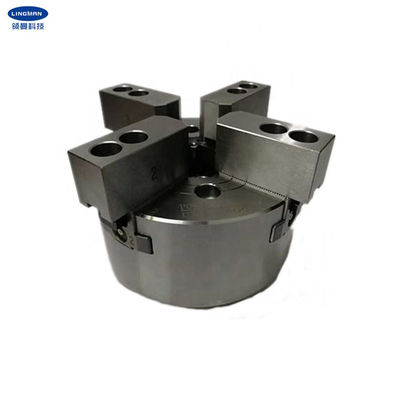

Bu hidrolik ayna, büyük bir açık delik yapısına sahiptir ve dört pençe, özellikle özel şekilli nesneleri sıkıştırmak için uygun olan kama şeklindedir.Tüm kayma yüzeyleri sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Ek olarak, yüksek rijitliğe ve yüksek sıkma doğruluğuna sahiptir ve çeşitli iş parçalarını stabil bir şekilde sıkıştırabilir.
Mandren sağlam ve dayanıklıdır ve yüksek hızda sorunsuz çalışabilir.Uzun iş parçası işleme için açık delik tasarımları da mevcuttur.
Pens, torna tezgahının ağırlığını azaltır ve servis ömrünü uzatır.Kısa silindirin bağlantısı ulusal standarda uygundur ve müşterinin torna tezgahının yapısını değiştirmesine gerek yoktur, sadece kısa sürede kolayca kurulabilen ve kullanılabilen mandren ile aynı boyutta bir flanşa ihtiyaç duyar. .
15 inç'e ek olarak 4 inç, 5 inç, 6 inç, 8 inç, 12 inç ve 18 inç gibi çeşitli boyutlarda aynalar da mevcuttur.Çizimlerinize ve gereksinimlerinize göre özel aynalar da mevcuttur.
2. Performans Parametreleri
Model numarası |
4H-12 |
kama vuruşu |
23 mm |
Pençe inme/çap |
10,6 mm |
Sıkma çapı |
34-304mm |
Maks.DB çekme |
54.9KN |
Maks.sıkma kuvveti |
143.6KN |
Ağırlık |
62kg |
Max.çalışma basıncı |
2.4Mpa |
Maks.sayı devrimleri |
2700 rpm |
Uygulanabilir döner silindir |
TH-1215 |
3. Boyutlar
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak |
6. Üretim Hattı
