Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: Pnömatik döner ayna G500DC-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 4200-4900/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 İş Günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
Pnömatik Döner Ayna |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.20kg.㎡ |
Ürün adı: |
Pnömatik Döner Ayna |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.20kg.㎡ |
1. Açıklama

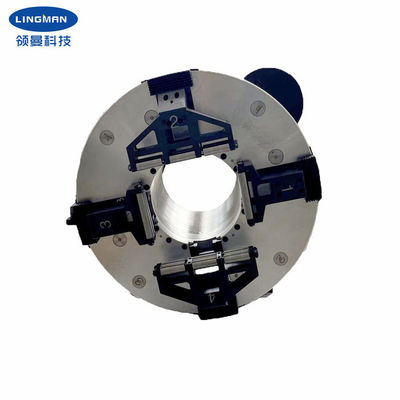

Pnömatik döner aynamız esas olarak lazer boru kesme makinesi için tasarlanmıştır.Pnömatik döner ayna, farklı müşteri gereksinimlerini karşılamak için yuvarlak, dikdörtgen, kare, H ve L boruları da kavrayabilir.
Bu pens en son tasarımdır.Mandren tam strok için tasarlanmıştır, bu nedenle dört PAWS'nin konumunu ayarlamaya gerek yoktur.Bu pnömatik ayna, 220 mm'lik bir pençe strokuna/çapa sahiptir ve 150 kg'a kadar boru bağlantı parçasını tutabilir.Aynanın merkez yüksekliği 315 mm'dir.Daha düşük basınç durumunda daha az sıkma kuvveti elde edilebilir.
Pnömatik döner ayna daha iyi stabiliteye ve aşınma direncine sahiptir.Dahili çapraz makaralı rulmanlar sayesinde hizmet ömrü daha uzundur ve dönüş ve tekrar konumlandırma doğruluğu daha yüksektir.
2. Performans Parametreleri
|
Pnömatik döner ayna |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/dak |
|
8-228mm |
|
315 mm |
|
4.18Kg.m² |
|
124kg |
|
245kg |
3.Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | R | S |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
