Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500C-225
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 6900-7500 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 50 Set
Ürün adı: |
Tam stroklu ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
1.6-2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hızı: |
130r / dak |
sıkıştırma aralığı: |
0-225 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
6,1 kg. |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240 kilogramdan |
Ürün adı: |
Tam stroklu ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
1.6-2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hızı: |
130r / dak |
sıkıştırma aralığı: |
0-225 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
6,1 kg. |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240 kilogramdan |
1. Açıklama

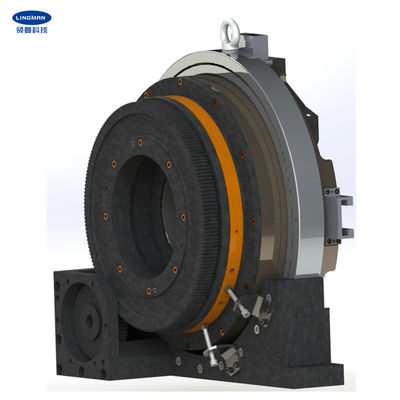

Aynamız esas olarak lazer kesim makinesi için üretilmiştir ve aynanın kendisi bağımsız bir döner iş mili olarak uygulanabilir.Döndürmenin yanı sıra iş parçasını sıkıca sıkıştırabilir.Hızlı kenetleme ve gevşetme eylemleri, yandan döndürme yoluyla gerçekleştirilebilir.
Mandren tam strok boyunca çalışır, dört çene konumunu ayarlamaya gerek yoktur, tüm uygulanabilir boru parçaları kenetlenebilir ve üretim verimliliği artırılır.Mandren kapalı bir yapıdadır ve iyi bir stabiliteye ve aşınma direncine sahiptir.
Çapraz makaralı rulman ile geleneksel lazer aynaya göre daha uzun hizmet ömrüne, daha yüksek hassasiyete ve tekrarlanan konumlandırma doğruluğuna sahiptir. Piyasadaki benzer ürünlerle karşılaştırıldığında daha büyük sıkıştırma kuvvetine sahiptir.Ek olarak, düşük hava kaynağı durumunda, ince duvarlı boruların işlenmesini sağlamak için daha küçük bir sıkıştırma kuvveti elde edilebilir.
Mandren, özel lazer kesicilerde ve diğer boru işleme makinesi sistemlerinde yaygın olarak kullanılır.
2. Performans Parametreleri
Model numarası |
G500C-225 |
pençe darbesi | 200 mm |
Maksimum sıkma kuvveti | 1.6-2.77KN |
izin verilen basınç | 0.1-0.9MPa |
Sınır hız | 130r/dak |
Sıkma aralığı | 0-225mm |
Merkezi yükseklik | 315 mm |
dönme atalet | 6.1kg.㎡ |
Dönen parça ağırlığı | 140kg |
Tüm birim ağırlık | 240kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz.
3. Boyutlar
Özellikler | bir | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | $ | S |
G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
bir.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
a.We iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika vardır. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Profesyonel QC ekibi, yüksek kaliteyi garanti eder. |
d.OEM ve ODM hizmeti sağlamak. |
