Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500D-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 5200-5800 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 100 set
Pençe vuruşu: |
210mm |
Maksimum sıkma kuvveti: |
1.5KN |
İzin verilen basınç: |
0.2-0.9MPa |
Sınır hızı: |
200r / dak |
sıkıştırma aralığı: |
10-230 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
4,6 kg. |
Dönen parça ağırlığı: |
128kg |
Tüm birim ağırlık: |
245kg |
Pençe vuruşu: |
210mm |
Maksimum sıkma kuvveti: |
1.5KN |
İzin verilen basınç: |
0.2-0.9MPa |
Sınır hızı: |
200r / dak |
sıkıştırma aralığı: |
10-230 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
4,6 kg. |
Dönen parça ağırlığı: |
128kg |
Tüm birim ağırlık: |
245kg |
1. Açıklama

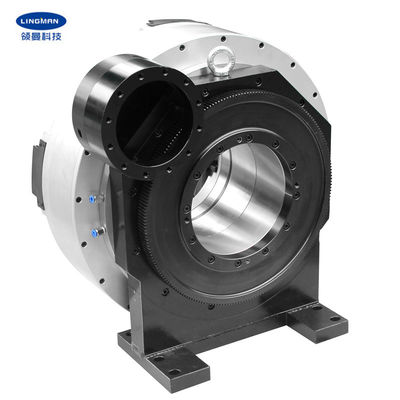

Aynalar özellikle lazer fiber kesme makinesi için tasarlanmıştır.Aslında aynanın kendisi bağımsız bir döner iş mili olabilir.Bu arada, iş parçasını sıkıca sıkıştırabilir.Ürün tabanını sabitledikten sonra, sadece uygun bir motorla donatılması ve ayrıca hava kaynağına bağlanan dişli ile bağlanması gerekir.
Lazer aynalarımız tam strokta çalışabilir ve dört çeneyi ayarlamaya gerek yoktur.Üretkenliği artırmak için çok çeşitli boru bağlantı parçaları için uygundurlar.Tam kapalı yapı, onları daha kararlı ve aşınmaya karşı daha dirençli hale getirir.Geleneksel lazer aynası ile karşılaştırıldığında, daha uzun hizmet ömrüne ve daha yüksek dönme ve tekrarlanan konumlandırma doğruluğuna sahip olması için çapraz makaralı rulman içeride sabitlenmiştir.Ayrıca düşük hava basıncı altında daha ince boru bağlantı parçalarının işlenmesi ihtiyacını da karşılayabilir.
2. Performans Parametreleri
|
Model numarası |
G500D-230 |
| pençe darbesi | 210 mm |
| Maksimum sıkma kuvveti | 1.5KN |
| izin verilen basınç | 0.2-0.9MPa |
| Sınır hız | 200r/dak |
| Sıkma aralığı | 10-230 mm |
| Merkezi yükseklik | 315 mm |
| dönme atalet | 4.6kg.m2 |
| Dönen parça ağırlığı | 128kg |
| Tüm birim ağırlık | 245kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz.
3. Boyutlar
| Özellikler | bir | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | $ | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 361.5 | 230 | 265 | 250 | 470 | 6 | 12-M8 | 18X22 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
| a.We iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika vardır. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Profesyonel QC ekibi, yüksek kaliteyi garanti eder. |
| d.OEM ve ODM hizmeti sağlamak. |
