Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500C-225
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 6900-7500 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 50 Set
Ürün adı: |
Tam stroklu ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
1.6-2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hızı: |
130r / dak |
sıkıştırma aralığı: |
0-225 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
6,1 kg. |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240 kilogramdan |
Ürün adı: |
Tam stroklu ayna |
Hammadde: |
Paslanmaz çelik |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
1.6-2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hızı: |
130r / dak |
sıkıştırma aralığı: |
0-225 mm |
Merkez Yüksekliği: |
315 mm |
Rotasyonel atalet: |
6,1 kg. |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240 kilogramdan |

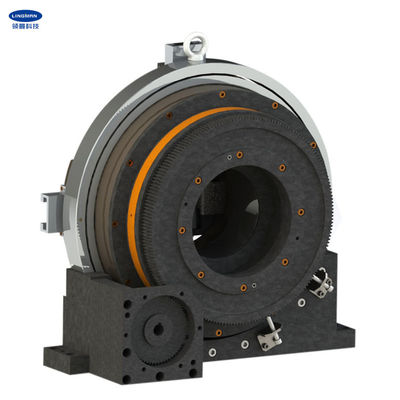

1. Açıklama
Yandan dönen hava girişi sayesinde hızlı sıkma ve gevşetme eylemleri gerçekleştirilebilir ve iş için hava kaynağının bağlantısı kesilebilir.Ürün tabanı sabitlendikten sonra, yalnızca eşleşen motor eklenir ve dişliye bağlanır ve ardından sıkıştırılmış hava kaynağı (0.1-0.9Mpa) bağlanır ve iş parçasını sıkıştırmak ve iş parçasını döndürmek için tahrik eder.
Ayna tamamen kapalı yapıyı benimser, stabilite ve aşınma direnci daha iyidir, hizmet ömrü daha uzundur, sıkma hassasiyeti geleneksel bir lazer aynasından daha yüksektir, sıkma kuvveti piyasadaki benzer ürünlerden daha büyüktür ve aerodinamik basınç daha düşüktür, daha küçük sıkıştırma kuvveti elde edilebilir, böylece ince cidarlı boru parçaları işlenebilir.
Bu tür aynalar, lazer kesme makinesinde ve diğer boru işleme takım tezgahı sistemlerinde yaygın olarak kullanılmaktadır.
2. Performans Parametreleri
Model numarası |
G500C-225 |
pençe darbesi | 200 mm |
Maksimum sıkma kuvveti | 1.6-2.77KN |
izin verilen basınç | 0.1-0.9MPa |
Sınır hız | 130r/dak |
Sıkma aralığı | 0-225mm |
Merkezi yükseklik | 315 mm |
dönme atalet | 6.1kg.㎡ |
Dönen parça ağırlığı | 140kg |
Tüm birim ağırlık | 240kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz.
3. Boyutlar
Özellikler | bir | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | $ | S |
G500C-170 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
bir.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
a.We iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika vardır. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Profesyonel QC ekibi, yüksek kaliteyi garanti eder. |
d.OEM ve ODM hizmeti sağlamak. |
