Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3L-05/06/08/10/12
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 300-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
modeli: |
3L-12 |
kama vuruşu: |
30 mm |
Pençe inme/çap: |
45mm |
Sıkma çapı: |
54-315mm |
Maks. sıkma kuvveti: |
61.0KN |
Ağırlık: |
67.3KG |
Maks. sayı devrimleri: |
2100 rpm |
Uygulanabilir silindir: |
TH-1291 |
Yapı: |
içi boş yapı |
Başvuru: |
Torna Aynası |
modeli: |
3L-12 |
kama vuruşu: |
30 mm |
Pençe inme/çap: |
45mm |
Sıkma çapı: |
54-315mm |
Maks. sıkma kuvveti: |
61.0KN |
Ağırlık: |
67.3KG |
Maks. sayı devrimleri: |
2100 rpm |
Uygulanabilir silindir: |
TH-1291 |
Yapı: |
içi boş yapı |
Başvuru: |
Torna Aynası |
1. Açıklama

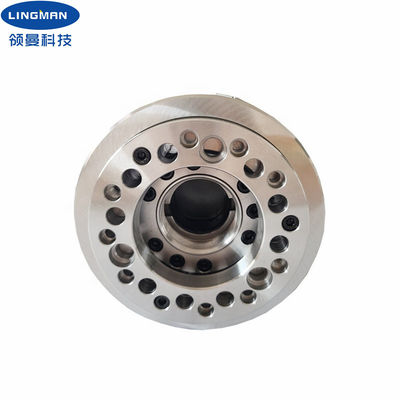

15 yıllık profesyonel deneyime sahip lazer kesim makineleri için CNC torna tezgahları ve aynaları üreticisiyiz.Hidrolik ayna, iş parçasını CNC torna tezgahının miline sıkıştırmak için kullanılan bir hidrolik sistem tarafından kontrol edilen bir fikstürdür.Süper uzun güç aynasının yapısı, büyük deliklere sahip içi boş bir yapıdır.Bu ayna, düzensiz iş parçalarını sıkıştırmak için çok uygundur.Aynalarımızın tüm kayar yüzeyleri sertleştirilmiş, hassas taşlanmış ve arızayı önlemek için doğrudan yağlanmıştır.Uzun servis sırasında aynanın iyi bir hassasiyete sahip olmasını sağlamak için yağlama çok önemlidir.Yanlış veya uygun olmayan yağlama, düşük basınçta anormal fonksiyon, düşük sıkma kuvveti, zayıf sıkma doğruluğu gibi sorunlara yol açabilir.
Anormal aşınma ve sıkışma, bu nedenle pens uygun şekilde yağlanmalıdır.
Ayrıca yüksek rijitliğe ve yüksek sıkma doğruluğuna sahiptir.Süper uzun pençe stroklu elektrikli ayna, müşterilerin farklı şekil ve boyutlardaki boru bağlantı parçaları gereksinimlerini daha iyi karşılayabilir.
Pensler çeşitli boyutlarda mevcuttur.Standart ölçü aynasına ek olarak, çizimlerinize ve gereksinimlerinize göre de özelleştirilebilir.
2. Performans Parametreleri
|
Model numarası |
3L-12 |
|
kama vuruşu |
30 mm |
|
Pençe inme/çap |
45mm |
|
Sıkma çapı |
54-315mm |
|
Maks.DB çekme |
64.7KN |
|
Maks.sıkma kuvveti |
61.0KN |
|
Ağırlık |
67.3KG |
|
Max.çalışma basıncı |
3.0Mpa |
|
Maks.Devir sayısı |
2100 rpm |
|
Uygulanabilir döner silindir |
TH-1291 |
3.Boyutlar
| Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3L-12 | 315 | 125 | 220 | 171.4 | 139.72 | 190 | 5 | 18 | 91 | 15 | -15 | 30 | 50 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
