Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G700D-270
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 4800-5200 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım
Ürün adı: |
G700D-270 Pnömatik Mandren |
pençe darbesi: |
240mm |
maksimum sıkıştırma kuvveti: |
3.15KN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
120r/dak |
Sıkma Aralığı: |
15-265mm |
Merkez Yükseklik: |
375 mm |
dönme atalet: |
10.9kg.㎡ |
Ürün adı: |
G700D-270 Pnömatik Mandren |
pençe darbesi: |
240mm |
maksimum sıkıştırma kuvveti: |
3.15KN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
120r/dak |
Sıkma Aralığı: |
15-265mm |
Merkez Yükseklik: |
375 mm |
dönme atalet: |
10.9kg.㎡ |
1. Açıklama

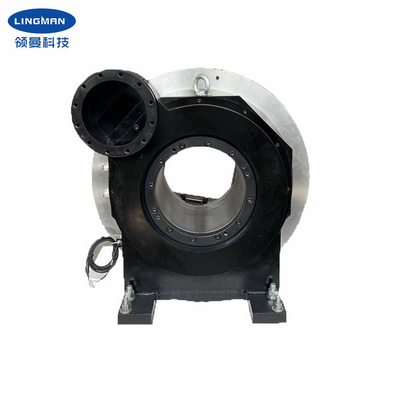

Ayna, lazer boru kesme ekipmanı için özel olarak tasarlanmış dört çeneli tam zamanlı bir ana aynadır.Mandrenin kendisi bağımsız bir döner iş mili olarak çalışabilir.Ürünün tabanı sabitlendikten sonra, yalnızca destekleyici motoru ve dişliyi bağlaması ve ardından iş parçasını sıkıştırmak ve iş parçasını döndürmek için basınçlı hava kaynağını (0.3-0.9mpa) bağlaması gerekir.Chuck tam zamanlı çalışma, dört PAWS'nin konumunu ayarlamaya gerek yok.Piyasadaki benzer ürünlerle karşılaştırıldığında, ayna daha yüksek dönme doğruluğu ve tekrarlama doğruluğunun yanı sıra daha yüksek sıkma kuvvetine sahiptir.Ve aynanın daha uzun bir servis ömrü vardır, müşterinin kullanım maliyetini büyük ölçüde azaltabilir.
Ürünler, özel lazer boru kesme makinelerinde ve diğer boru işleme sistemlerinde yaygın olarak kullanılabilir.
2. Performans Parametreleri
|
Model numarası |
G700D-270 |
| pençe darbesi | 240mm |
| Maksimum sıkma kuvveti | 3.15KN |
| izin verilen basınç | 0.3-0.9MPa |
| Sınır hız | 120/dk |
| Sıkma aralığı | 15-265mm |
| Merkezi yükseklik | 375 mm |
| dönme atalet |
10.9kg.㎡ |
| Dönen parça ağırlığı | 215kg |
| Tüm birim ağırlık | 307kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | R | S |
| G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
