Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G400C-170
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 6600-7200 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım
Ürün adı: |
lazer aynası |
pençe darbesi: |
170mm |
maksimum sıkıştırma kuvveti: |
1.36-2.5KN |
İzin verilen basınç: |
0.2-0.9MPA |
Sınır hız: |
160r/dak |
Sıkma Aralığı: |
5-170 mm |
Merkez Yükseklik: |
280 mm |
dönme atalet: |
3,95kg.㎡ |
Ürün adı: |
lazer aynası |
pençe darbesi: |
170mm |
maksimum sıkıştırma kuvveti: |
1.36-2.5KN |
İzin verilen basınç: |
0.2-0.9MPA |
Sınır hız: |
160r/dak |
Sıkma Aralığı: |
5-170 mm |
Merkez Yükseklik: |
280 mm |
dönme atalet: |
3,95kg.㎡ |
1. Açıklama

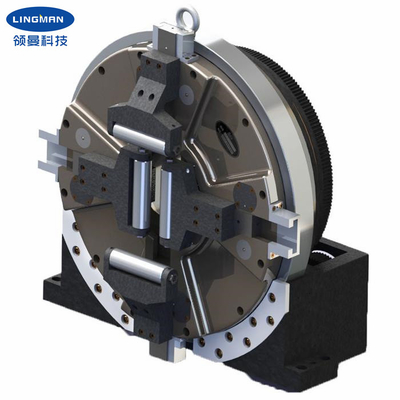

Bu ayna, lazer boru kesme ekipmanı için özel olarak tasarlanmış dört çeneli, tam zamanlı bir ana aynadır.Bunun ortasında, iş parçasını güvenli bir şekilde tutan ve aynı anda dönen dönen bağımsız bir iş miline sahiptir.Ürün tabanı sabitlendikten sonra, yalnızca eşleşen bir motor eklemek ve dişliye bağlamak ve ardından iş parçasını kelepçelemek ve iş parçasını döndürmek için basınçlı hava kaynağını (0.1-0.9Mpa) bağlamak gerekir.Hızlı kenetleme ve serbest bırakma hareketi, yana doğru dönen hava girişleriyle sağlanır.Üretim verimliliğini artırabilecek çok çeşitli uygulanabilir boru bağlantı parçaları kelepçelenebilir.Piyasadaki benzer ürünlerle karşılaştırıldığında, aynanın daha yüksek dönme doğruluğu ve tekrarlanabilirliğinin yanı sıra daha yüksek sıkıştırma kuvveti vardır.
Ürünler, özel lazer boru kesme makinesinde ve diğer boru işleme takım tezgahı sistemlerinde yaygın olarak kullanılabilir.
2. Performans Parametreleri
|
Model numarası |
G400C-170 |
| pençe darbesi | 165 mm |
| Maksimum sıkma kuvveti | 1.36-2.45KN |
| izin verilen basınç | 0.1-0.9MPa |
| Sınır hız | 150r/dak |
| sıkma aralığı | 0-170mm |
| Merkezi yükseklik | 280 mm |
| dönme atalet | 3,95kg.㎡ |
| Dönen parça ağırlığı | 128,5 kg |
| Tüm birim ağırlık | 210kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
