Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 4H-06
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 550-1650 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Ürün adı: |
Hidrolik geçişli mandren |
kama vuruşu: |
12 mm |
Pençe inme/çap: |
5.5MM |
Sıkma çapı: |
15-168 mm |
Maks. DB çekme: |
21.7KN |
Maks. sıkma kuvveti: |
56.9KN |
Max. Maks. numbers of revolutions devir sayısı: |
5100 rpm |
Ağırlık: |
14.5Kg |
Max.Çalışma Basıncı: |
2.81Mpa |
Uygulanabilir döner silindir: |
TH-646 |
Ürün adı: |
Hidrolik geçişli mandren |
kama vuruşu: |
12 mm |
Pençe inme/çap: |
5.5MM |
Sıkma çapı: |
15-168 mm |
Maks. DB çekme: |
21.7KN |
Maks. sıkma kuvveti: |
56.9KN |
Max. Maks. numbers of revolutions devir sayısı: |
5100 rpm |
Ağırlık: |
14.5Kg |
Max.Çalışma Basıncı: |
2.81Mpa |
Uygulanabilir döner silindir: |
TH-646 |

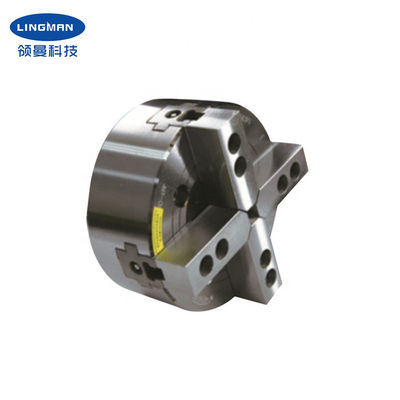

1. Açıklama
Mandren büyük bir açık delik yapısına sahiptir ve dört pençe, özellikle özel şekilli nesneleri sıkıştırmak için uygun olan kama şeklindedir.Tüm kayma yüzeyleri sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Ayrıca yüksek rijitliğe ve yüksek sıkıştırma doğruluğuna sahiptir.
Mandren sağlam ve dayanıklıdır ve yüksek hızda sorunsuz çalışır.Otomatik üretim için uygun yüksek konumlandırma tekrarlanabilirliği ve büyük sıkıştırma kuvveti.Açık delik tasarımı, uzun iş parçası işleme için kullanılabilir.
Pens, torna tezgahının ağırlığını azaltır ve servis ömrünü uzatır.Kısa silindirin bağlantısı ulusal standarda uygundur ve müşterinin torna tezgahının yapısını değiştirmesine gerek yoktur, sadece kısa sürede kolayca monte edilebilen ayna ile aynı boyutta bir flanşa ihtiyacı vardır.
15 inç'e ek olarak 4 inç, 5 inç, 6 inç, 8 inç, 12 inç ve 18 inç gibi çeşitli boyutlarda aynalar da mevcuttur.Çizimlerinize ve gereksinimlerinize göre özel aynalar da mevcuttur.
2. Performans Parametreleri
|
Model numarası |
4H-06A5 |
|
kama vuruşu |
12 mm |
|
Pençe inme/çap |
5.5mm |
|
Sıkma çapı |
15-168 mm |
|
Maks.DB çekme |
21.6KN |
|
Maks.sıkma kuvveti |
56.8KN |
|
Ağırlık |
14.3KG |
|
Max.çalışma basıncı |
2.8Mpa |
|
Maks.sayı devrimleri |
5000 rpm |
|
Uygulanabilir döner silindir |
TH-646 |
3. Boyutlar
| Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G MAKS | G Dk. | H | J |
| 4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak |
6. Üretim Hattı
