Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: Pnömatik döner ayna G500DC-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 4200-4900/set
Ambalaj bilgileri: ahşap karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
Lazer Pnömatik Döner Ayna |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-173 mm |
Merkez Yükseklik: |
260 mm |
dönme atalet: |
3.kg.㎡ |
Özellik: |
Daha iyi aşınma direnci |
Ürün adı: |
Lazer Pnömatik Döner Ayna |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-173 mm |
Merkez Yükseklik: |
260 mm |
dönme atalet: |
3.kg.㎡ |
Özellik: |
Daha iyi aşınma direnci |
1. Açıklama

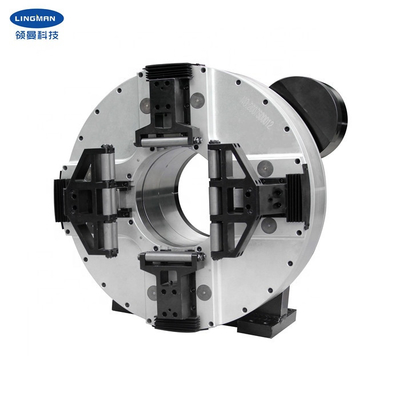

Pnömatik döner aynamız esas olarak lazer boru kesme makinesi için tasarlanmıştır. Bu pnömatik ayna, farklı gereksinimlerinizi karşılayabilen yuvarlak, dikdörtgen, kare, H-şekilli ve L-şekilli boruları da kelepçeleyebilir.
Bu ayna en son tasarımdır.Pnömatik döner ayna tam zamanlı bir tasarımdır, bu nedenle dört çenenin konumunu ayarlamaya gerek yoktur.Bu tür pnömatik döner aynanın pençe vuruşu/çapı 220 mm'dir, maksimum sıkma kuvveti 1.5KN'dir ve merkezi yükseklik 315 mm'dir.Düşük hava basıncı durumunda, daha küçük bir sıkıştırma kuvveti elde edilebilir.
Pnömatik ayna, ilave dört çene ayarı olmadan tam strokta çalışabilir. Tam kapalı bir yapı benimseyen ayna daha iyi stabilite ve aşınma direncine sahiptir.iç çapraz makaralı rulman.
2. Performans Parametreleri
|
Pnömatik döner ayna |
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/dak |
|
8-228mm |
|
315 mm |
|
4.18Kg.m² |
|
124kg |
|
245kg |
3.Boyutlar
Özellikler | A | B | B1 | C | D | E | F | G | H | ben | R | S |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Avantajlar
a.Tam zamanlı tasarımlı pnömatik döner ayna |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
