Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500C-225 Pnömatik döner ayna
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 6600-7200 set
Ambalaj bilgileri: ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
Pnömatik Döner Ayna |
pençe darbesi: |
200 mm |
maksimum sıkıştırma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
130r/dak |
Sıkma Aralığı: |
0-225mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
6.1kg.㎡ |
Özellik: |
Daha yüksek sıkıştırma hassasiyeti |
Ürün adı: |
Pnömatik Döner Ayna |
pençe darbesi: |
200 mm |
maksimum sıkıştırma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
130r/dak |
Sıkma Aralığı: |
0-225mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
6.1kg.㎡ |
Özellik: |
Daha yüksek sıkıştırma hassasiyeti |

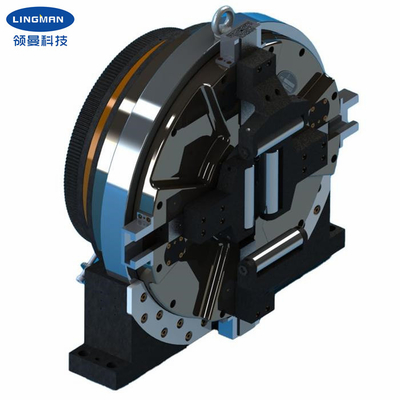

1. Açıklama
Lazer aynamız esas olarak lazer boru kesme makinesi için tasarlanmıştır.Lazer pnömatik döner ayna, boruyu keserken boruları sıkıştırmak ve beslemek için kullanılır.Sadece yuvarlak boruları değil, aynı zamanda dikdörtgen boruları, L şekilli boruları, H şekilli boruları ve benzerlerini de kelepçeleyebilir.Mandren tam strok boyunca çalışır, dört çene konumunu ayarlamaya gerek yoktur, bu nedenle üretim verimliliği büyük ölçüde artırılabilir.Bunun ortasında, iş parçasını sıkıca tutabilen ve aynı anda dönebilen bir mandren vardır.Ürün tabanı sabitlendikten sonra, yalnızca eşleşen motor eklenir ve dişliye bağlanır ve ardından sıkıştırılmış hava kaynağı (0.1-0.9Mpa) bağlanır ve iş parçasını sıkıştırmak ve iş parçasını döndürmek için tahrik eder.
Bu pnömatik döner ayna, özel amaçlı lazer boru kesme makinesinde ve diğer boru işleme takım tezgahı sistemlerinde yaygın olarak kullanılabilir.
2. Performans Parametreleri
| Ürün adı | Pnömatik döner ayna |
|
Model numarası |
G450C-225 |
| pençe darbesi | 200 mm |
| Maksimum sıkma kuvveti | 2.77KN |
| izin verilen basınç | 0.1-0.9MPa |
| Sınır hız | 130r/dak |
| Sıkma aralığı | 0-225mm |
| Merkezi yükseklik | 315 mm |
| dönme atalet | 6.1kg.㎡ |
| Dönen parça ağırlığı | 140kg |
| Tüm birim ağırlık | 240kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.We iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika vardır. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Profesyonel QC ekibi, yüksek kaliteyi garanti eder. |
| d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
