Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G400C-170
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 6600-7200 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: ayda 100 takım
Ürün adı: |
Tam zamanlı lazer mandren |
pençe darbesi: |
165 mm |
maksimum sıkıştırma kuvveti: |
1.36-2.45KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
0-170mm |
Merkez Yükseklik: |
280 mm |
dönme atalet: |
3,95kg.㎡ |
Özellik: |
Daha yüksek sıkıştırma hassasiyeti |
Ürün adı: |
Tam zamanlı lazer mandren |
pençe darbesi: |
165 mm |
maksimum sıkıştırma kuvveti: |
1.36-2.45KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
0-170mm |
Merkez Yükseklik: |
280 mm |
dönme atalet: |
3,95kg.㎡ |
Özellik: |
Daha yüksek sıkıştırma hassasiyeti |
1. Açıklama

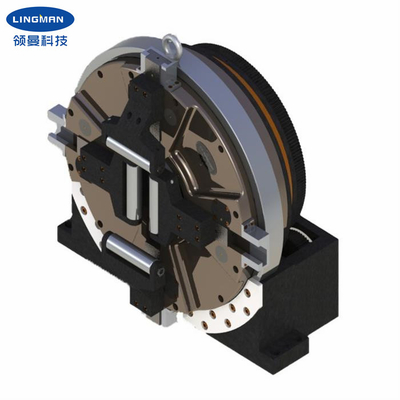

Bu ayna, lazer boru kesme ekipmanı için tasarlanmış dört çeneli, tam zamanlı bir ana aynadır.Bunun ortasında, iş parçasını sıkıca tutabilen ve aynı anda dönebilen bir ayna bulunur.Ürün tabanı sabitlendikten sonra, sadece eşleşen motor eklenir ve dişliye bağlanır ve ardından sıkıştırılmış hava kaynağı (0.1-0.9Mpa) bağlanır ve iş parçasını sıkıştırmak ve iş parçasını döndürmek için sürmek.Hızlı kenetleme ve serbest bırakma işlemi, hava girişinin yanlara döndürülmesiyle gerçekleştirilir.Piyasadaki benzer ürünlerle karşılaştırıldığında, bu ayna daha yüksek dönüş doğruluğuna ve tekrarlanabilirliğe ve daha yüksek sıkma kuvvetine sahiptir.
Ürün, özel amaçlı lazer boru kesme makinesinde ve diğer boru işleme takım tezgahı sistemlerinde yaygın olarak kullanılabilir.
2. Performans Parametreleri
|
Model numarası |
G400C-170 |
| pençe darbesi | 165 mm |
| Maksimum sıkma kuvveti | 1.36-2.45KN |
| izin verilen basınç | 0.1-0.9MPa |
| Sınır hız | 150r/dak |
| sıkma aralığı | 0-170mm |
| Merkezi yükseklik | 280 mm |
| dönme atalet | 3,95kg.㎡ |
| Dönen parça ağırlığı | 128,5 kg |
| Tüm birim ağırlık | 210kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | İ | J | K | Ö | R | S |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
