Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500DC-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 4200-4900/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
pnömatik ayna |
pençe darbesi: |
200 mm |
maksimum sıkıştırma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
130r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.6kg.㎡ |
Başvuru: |
Lazer Tüp Kesme Makinası |
Ürün adı: |
pnömatik ayna |
pençe darbesi: |
200 mm |
maksimum sıkıştırma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Sınır hız: |
130r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.6kg.㎡ |
Başvuru: |
Lazer Tüp Kesme Makinası |

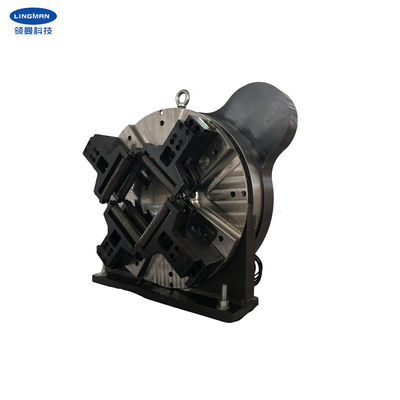

1. Açıklama
Pnömatik aynamız esas olarak lazer boru kesme makinesi için tasarlanmıştır.Tüp keserken tüpleri ve besleme tüplerini kelepçelemek ve gevşetmek için pnömatik ayna uygulanır.Yuvarlak borular dışında, pnömatik aynamız ayrıca dikdörtgen, kare, H şekilli ve L şekilli boruları da kelepçeleyebilir.
Taban noktası konumlandırması kullanılır ve ana ekipmanın ayarlanması için uygundur ve ana ekipmanın hata ayıklama süresini büyük ölçüde kısaltır.Ve tasarımımız tam vuruş tasarımıdır.Çeneyi ayarlamaya gerek yoktur, farklı boru çapları arasında geçiş yapmak için kelepçelemek ve merkezlemek kolaydır, bu da bağlama süresinden büyük ölçüde tasarruf sağlar.
Pnömatik ayna ek dört çene ayarı olmadan tam strokta çalışabilir. Tam kapalı bir yapı benimseyen ayna daha iyi stabilite ve aşınma direncine sahiptir. İç c nedeniyle daha uzun servis ömrü, daha yüksek döner doğruluk ve tekrarlanan konumlandırma doğruluğu vardır.ross makaralı rulman.Bu pnömatik ayna, profesyonel boru kesme makinesine ve diğer boru işleme makinesi sistemine yaygın olarak uygulanır.
2. Performans Parametreleri
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/dak |
|
8-228mm |
|
315 mm |
|
4.18Kg.m2 |
|
124kg |
|
245kg |
3.Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | İ | R | S |
| G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 12-M8 | 18X22 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
