Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500C-225
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 6600-7200 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım
Ürün adı: |
Pnömatik Döner Ayna |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Hızı sınırla: |
130 dev/dak |
Sıkıştırma aralığı: |
0-225mm |
Merkezi Yükseklik: |
315mm |
dönme atalet: |
6.1kg.㎡ |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240kg |
Ürün adı: |
Pnömatik Döner Ayna |
Pençe vuruşu: |
200mm |
Maksimum sıkma kuvveti: |
2.77KN |
İzin verilen basınç: |
0.1-0.9MPa |
Hızı sınırla: |
130 dev/dak |
Sıkıştırma aralığı: |
0-225mm |
Merkezi Yükseklik: |
315mm |
dönme atalet: |
6.1kg.㎡ |
Dönen parça ağırlığı: |
140kg |
Tüm birim ağırlık: |
240kg |
1. Açıklama

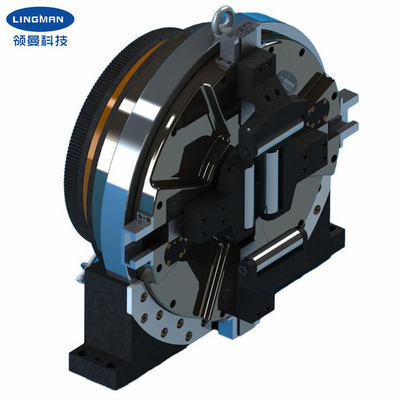

Pnömatik döner ayna, lazerle boru kesme ekipmanı için özel olarak tasarlanmış dört çeneli tam stroklu bir ana aynadır.Bunun ortasında, iş parçasını sıkıca tutabilen ve aynı anda dönebilen dönen bağımsız bir iş mili vardır.Ürünün tabanı sabitlendikten sonra, yalnızca destek motorunu eklemesi ve dişliye bağlanması ve ardından iş parçasını sıkıştırmak ve iş parçasını döndürmek için tahrik etmek için basınçlı hava kaynağını (0.1-0.9mpa) bağlaması gerekir.Yanal olarak dönen bir hava girişi sayesinde hızlı kenetleme ve serbest bırakma eylemi elde edilir.
Pnömatik döner ayna tam strok olarak tasarlanmıştır, bu nedenle dört çenenin konumunu ayarlamaya gerek yoktur.Üretim verimliliğini artırmak için tüm uygulanabilir boru bağlantı parçaları serisi sıkıştırılabilir.Piyasadaki benzer pnömatik döner ayna ile karşılaştırıldığında, ayna daha yüksek dönme hassasiyetine ve tekrarlama hassasiyetine ve ayrıca daha yüksek sıkma kuvvetine sahiptir ve ayrıca ince duvarlı boru bağlantı parçalarının işlenmesini karşılayabilir.
Pnömatik döner ayna türü, özel lazer boru kesme makinesinde ve diğer boru işleme makine sisteminde yaygın olarak kullanılabilir.
2. Performans Parametreleri
| Ürün adı | Pnömatik döner ayna |
|
Model numarası |
G500C-225 |
| Pençe vuruşu | 200mm |
| Maksimum sıkma kuvveti | 2.77KN |
| tahsis edilebilir basınç | 0.1-0.9MPa |
| Hızı sınırla | 130 dev/dak |
| Sıkıştırma aralığı | 0-225mm |
| merkezi yükseklik | 315mm |
| dönme atalet | 6.1kg.㎡ |
| Dönen parça ağırlığı | 140kg |
| Tüm birim ağırlık | 240kg |
Not: Yukarıdaki rakamlar standart parametrelerdir.Ürünleri müşterilerin özel gereksinimlerine göre de tasarlayabiliriz..
3.Boyut
| Özellikler | A | B | B1 | C | D | E | F | G | H | BEN | J | K | Ö | R | S |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. Avantajlar
| A.Tam stroklu tasarım |
| B.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| C.Yüksek tekrarlı konumlandırma hassasiyeti |
| D.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Birden çok yapılandırma mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya zıvana yivli tip pençeler |
5. Hizmetimiz
| A.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| B.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| C.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| D.OEM ve ODM hizmeti sunmak. |
6. Üretim Hattı
