Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500D-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 4400-5000 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |

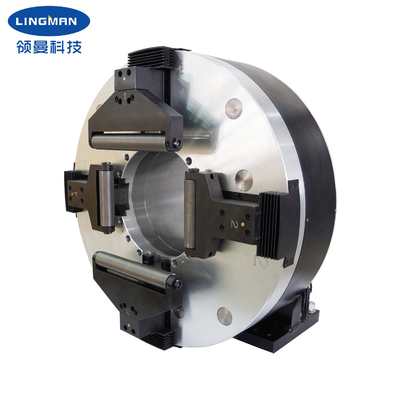

G500D-230 Lazer Mandren |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.17kg.㎡ |
Ürün adı: |
G500D-230 Lazer Mandren |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.17kg.㎡ |
1. Açıklama
Firmamız CNC torna ve lazer kesim makinesi için ayna üreten profesyonel bir üreticidir.
Çeşitli lazer aynaları sağlanmaktadır.Yurtiçinde ve yurtdışında birçok tanınmış lazer kesim makinesi için lazer aynaları sağlıyoruz.Ürünlerimiz ayrıca birçok müşteri tarafından memnuniyetle karşılanmaktadır.
Bu model lazer aynası, lazer boru kesme ekipmanı, dört çeneli tam zamanlı ana ayna için tasarlanmıştır.Mandrenin kendisi bağımsız bir döner iş mili olarak çalıştırılabilir.Ürün tabanı sabitlendikten sonra, yalnızca destekleyici motoru ve dişliyi bağlaması ve ardından iş parçasını sıkıştırmak ve iş parçasını döndürmek için basınçlı hava kaynağını (0.3-0.9mpa) bağlaması gerekir.Chuck tam vuruş işlemi, dört çenenin konumunu ayarlamaya gerek yok.Ayna, çapraz makaralı rulmanlar ile tamamen kapalı bir yapıya sahiptir.Piyasadaki benzer ürünlerle karşılaştırıldığında, ayna daha yüksek dönme doğruluğu ve tekrarlama doğruluğunun yanı sıra daha yüksek kavrama kuvvetine sahiptir.
Ürünler, özel lazer boru kesme makineleri gibi boru kesme sistemlerinde yaygın olarak kullanılabilir.
2. Performans Parametreleri
|
Model numarası |
G500D-230 |
| pençe darbesi | 242 mm |
| Maksimum sıkma kuvveti | 1.5KN |
| izin verilen basınç | 0.3-0.9MPa |
| Sınır hız | 150/dk |
| Sıkma aralığı | 8-228mm |
| Merkezi yükseklik | 315 mm |
| dönme atalet |
4.18kg.㎡ |
| Dönen parça ağırlığı | 124kg |
| Tüm birim ağırlık | 245kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz.
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
