Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G400JF-170
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 3800-6500 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 100 set
Pençe vuruşu: |
154mm |
Maksimum sıkma kuvveti: |
1.2KN |
İzin verilen basınç: |
0.4-0.9Mpa |
Sınır hızı: |
500r / dakika |
sıkıştırma aralığı: |
16-170 mm |
Merkez Yüksekliği: |
260mm |
Rotasyonel atalet: |
1,72 kg.㎡ |
Dönen parça ağırlığı: |
89kg |
Tüm birim ağırlık: |
144KG |
Pençe vuruşu: |
154mm |
Maksimum sıkma kuvveti: |
1.2KN |
İzin verilen basınç: |
0.4-0.9Mpa |
Sınır hızı: |
500r / dakika |
sıkıştırma aralığı: |
16-170 mm |
Merkez Yüksekliği: |
260mm |
Rotasyonel atalet: |
1,72 kg.㎡ |
Dönen parça ağırlığı: |
89kg |
Tüm birim ağırlık: |
144KG |
1. Açıklama

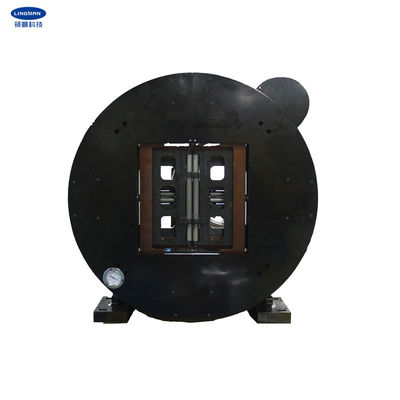

Aynamız, lazer boru kesme ekipmanı için özel olarak tasarlanmıştır. Üretimin kendisi, dönerken iş parçasını sıkıca sıkıştırabilen bir ayna ile bağımsız bir döner mil olarak kullanılabilir.Yandan dönen hava girişi yoluyla hızlı sıkıştırma ve gevşetme eylemleri gerçekleştirilebilir ve çalışmak için hava kaynağının bağlantısının kesilmesi gerekir.
Ayna, doğrudan bir silindir kullanarak çıktı verir.Yüksek mekanik verime, küçük enerji kaybına, büyük çıkış kelepçe kuvvetine ve sabit sıkıştırma kuvvetine sahiptir.Aynanın yapısı çok basittir ve az sayıda eleman ve bileşene sahiptir.Ek olarak, ağırlığı hafiftir ve düşük arıza oranlarına, istikrarlı performansa, küçük atalet momentine ve düşük enerji tüketimine sahiptir.
Yuvarlak delikli ayna ile karşılaştırıldığında, kare borunun boyutu artırılır ve kullanım kapsamı genişletilir.
2. Performans Parametreleri
|
G400JF-170 |
|
154 mm |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/dak |
|
16-170mm |
|
260 mm |
|
1.72g.m2 |
|
89kg |
|
144kg |
3.Boyutlar
Özellikler | bir | B | B1 | C | D | E | F | G | H | ben | J | K | L | Ö | $ | S |
G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
4. Avantajlar
bir.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
1. Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika.
2. Profesyonel tasarım ekibi sizinle birlikte çalışır.
3. Yüksek kaliteyi garanti etmek için profesyonel QC ekibi.
4. OEM ve ODM hizmeti sağlamak.
