Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: Lazer mandren G680JF-245
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 3800-6500 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 İş Günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
lazer aynası |
pençe darbesi: |
230mm |
maksimum sıkıştırma kuvveti: |
2KN |
İzin verilen basınç: |
0.1-1MPa |
Sınır hız: |
200r/dak |
Sıkma Aralığı: |
10-245mm |
Merkez Yükseklik: |
350mm |
dönme atalet: |
5,48kg.㎡ |
Dönen parça ağırlığı: |
173Kg |
Tüm birim ağırlık: |
257kg |
Ürün adı: |
lazer aynası |
pençe darbesi: |
230mm |
maksimum sıkıştırma kuvveti: |
2KN |
İzin verilen basınç: |
0.1-1MPa |
Sınır hız: |
200r/dak |
Sıkma Aralığı: |
10-245mm |
Merkez Yükseklik: |
350mm |
dönme atalet: |
5,48kg.㎡ |
Dönen parça ağırlığı: |
173Kg |
Tüm birim ağırlık: |
257kg |
1. Açıklama

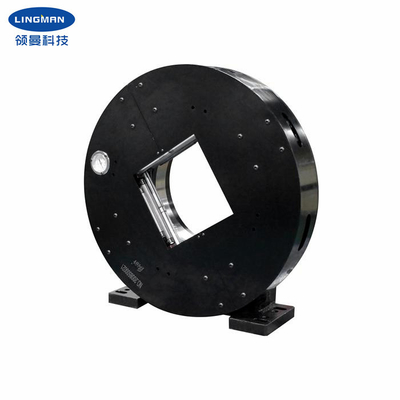

Ürün, lazer tüp kesme ekipmanı ve desteği için tasarlanmıştır, ürünün kendisi, hızlı sıkma ve gevşetme eylemi elde etmek için hava girişinin yan dönüşü yoluyla bağımsız bir döner mil olarak kullanılabilir, bağlantısız hava kaynağı çalışabilir.Ürün tabanı sabitlendikten sonra, yalnızca destekleyici motor ve dişli bağlantısını kurması ve iş parçasını sıkıştırmak ve iş parçası dönüşünü sürmek için basınçlı hava kaynağı (0.25-0.9mpa) ile bağlanması gerekir.Esas olarak iş parçasını sıkıştırmak ve döndürmek için kullanılır.
Ürün, silindir doğrudan çıkışı, yüksek mekanik verim, küçük enerji kaybı, çıkış sıkma kuvveti, sıkma kuvveti kararlılığı benimser.Silindirin doğrudan iş parçasını sıkıştırması nedeniyle, silindir çalışma stroku ayna çalışma strokudur, sıkma aralığı geniştir.Silindir doğrudan çıkışını, çıkış kuvvetini ve hava basıncını kullanmak, yazılım kontrolünü elde etmek için doğrusal orantıdır.
Chuck basit yapısı, az sayıda bileşen, hafif, düşük arıza oranı, istikrarlı performans, küçük atalet momenti, düşük enerji tüketimi.Aynanın eksenel boyutu küçüktür ve sıfır kuyruk maliyeti daha düşüktür.
Ürün, yuvarlak delikli ayna ile karşılaştırıldığında kare delik için tasarlanmıştır, kare borunun boyutunu arttırır, kullanım kapsamını genişletir.
2. Performans Parametreleri
|
Lazer mandren |
|
G680JF-245 |
|
230mm |
|
2KN |
|
0.1-1.0MPa |
|
200r/dak |
|
10-245mm |
|
350mm |
|
5,48g.m2 |
|
173kg |
|
257kg |
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | L | Ö | R | S |
| G680JF-245 | 520 | 350 | 680 | 690 | 190 | 120 | 460 | 205 | / | / | / | 29,5 | 245 | 9 | 12-M8 | 18 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
1. Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrika vardır.
2. Profesyonel tasarım ekibi sizinle birlikte çalışır.
3. Yüksek kaliteyi garanti etmek için profesyonel QC ekibi.
4. OEM ve ODM hizmeti sağlamak.
6. Üretim Hattı
