Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G1000B-520
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 8000-18000/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-30 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
pnömatik ayna |
çene darbesi: |
240mm |
Sıkma Aralığı: |
30-500mm |
Merkez Yükseklik: |
560mm |
maksimum sıkıştırma kuvveti: |
15.7KN |
İzin verilen basınç: |
0.25-1.0MPa |
Sınır hız: |
120r/dak |
dönme atalet: |
118.4kg.㎡ |
Dönen parça ağırlığı: |
728kg |
tüm ağırlık: |
972kg |
Ürün adı: |
pnömatik ayna |
çene darbesi: |
240mm |
Sıkma Aralığı: |
30-500mm |
Merkez Yükseklik: |
560mm |
maksimum sıkıştırma kuvveti: |
15.7KN |
İzin verilen basınç: |
0.25-1.0MPa |
Sınır hız: |
120r/dak |
dönme atalet: |
118.4kg.㎡ |
Dönen parça ağırlığı: |
728kg |
tüm ağırlık: |
972kg |
1. Açıklama

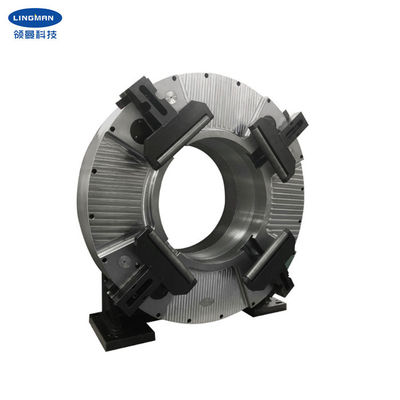

Bu tip ayna, dört çeneli çift güç ve otomatik iki-iki merkezli yapıdır.Kesme makinesi tarafından işlenen parçaların uzun olması nedeniyle, ana ayna lazer kesim makinesinin baş konumu olarak kullanılır ve arka ayna onunla eşleştirilir.Bu model, ağır hizmet tipi boru kesme makinesi için profesyonel pnömatik aynadır, 1000 KG ağırlıkla Φ440 mm'ye kadar yuvarlak boruyu sıkıştırabilir.Bu tippnömatik aynanın yapısı stabildir ve büyük radyal kuvvete, eksenel kuvvete ve devrilme kuvvetine dayanabilir.Çalışırken, yüksek doğruluk ve düşük gürültü ile sorunsuz bir şekilde döner.
Lazer aynamız pnömatik tiptedir ve ağırlıklı olarak lazer boru kesme makinası, plazma kesme makinası ve kaynak makinasında kullanılmaktadır.Yuvarlak boru, kare boru, dikdörtgen boru, L-şekilli boru ve H-şekilli boru gibi farklı boru şekillerini destekleyebilir.Geleneksel aynaya kıyasla kesme doğruluğunu, dönüş doğruluğunu ve tekrarlanan konumlandırma doğruluğunu artırır.Lazer ayna uygulaması, lazer kesimi daha verimli ve hızlı hale getirir.
2. Performans Parametreleri
|
G1000B-520 |
|
240mm |
|
15.7KN |
|
0.25-1.0MPa |
|
120r/dak |
|
30-500mm |
|
560mm |
|
118.4Kg.m2 |
|
728kg |
|
972kg |
3.Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | R | S |
| G1000B-520 | 900 | 560 | 880 | 925 | 296 | 250 | 620 | 332 | 440 | 454 | M10 | 18 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
