Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500D-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 4800-5200 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 10-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım
Ürün adı: |
pnömatik ayna |
pençe darbesi: |
225mm |
maksimum sıkıştırma kuvveti: |
1.6KN |
İzin verilen basınç: |
0.3-0.92MPa |
Sınır hız: |
140r/dak |
Sıkma Aralığı: |
8-225mm |
Merkez Yükseklik: |
316Mm |
Ürün adı: |
pnömatik ayna |
pençe darbesi: |
225mm |
maksimum sıkıştırma kuvveti: |
1.6KN |
İzin verilen basınç: |
0.3-0.92MPa |
Sınır hız: |
140r/dak |
Sıkma Aralığı: |
8-225mm |
Merkez Yükseklik: |
316Mm |
1. Açıklama

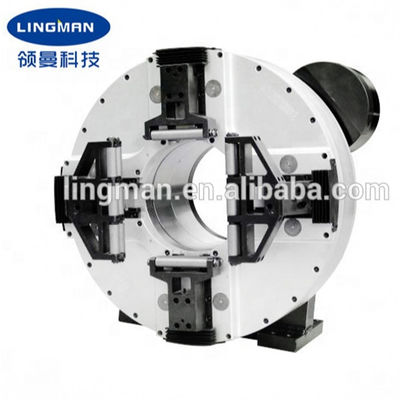

Mandren, lazer boru kesme ekipmanı için özel olarak tasarlanmış 4 çeneli tam zamanlı bir ana mandrendir.
Bunun ortasında, iş parçasını sıkıca tutabilen ve aynı anda dönebilen dönen bağımsız bir iş miline sahiptir.Ürünün tabanı sabitlendikten sonra, yalnızca destekleyici motoru eklemesi ve dişli ile bağlanması ve ardından iş parçasını kelepçelemek ve iş parçasını döndürmek için basınçlı hava kaynağını (0.3-0.9mpa) bağlaması gerekir.Tam strok çalışması için ayna, dört pençenin konumunu ayarlamaya gerek yok.Yuvarlak boru, kare boru, dikdörtgen boru klipsleyebilir, üretim verimliliğini artırabilir.Piyasadaki benzer ürünlerle karşılaştırıldığında, ayna daha yüksek dönme doğruluğu ve tekrarlama doğruluğunun yanı sıra daha yüksek sıkma kuvvetine, 315 mm merkez yüksekliğine ve 8-228 mm sıkma aralığına sahiptir.
Ürünler, özel lazer boru kesme makinesi ve diğer boru işleme makinesi sistemlerinde yaygın olarak kullanılabilir.
Uluslararası Pazarı Keşfedin, Kazan-Kazan İşbirlikleri!
2. Performans Parametreleri
|
Model numarası |
G500D-230 |
| pençe darbesi | 220mm |
| Maksimum sıkma kuvveti | 1.5KN |
| izin verilen basınç | 0.3-0.9MPa |
| Sınır hız | 150r/dak |
| Sıkma aralığı | 8-228mm |
| Merkezi yükseklik | 315 mm |
| dönme atalet |
4.18kg.㎡ |
| Dönen parça ağırlığı | 124kg |
| Tüm birim ağırlık | 245kg |
Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..
3. Boyutlar
| Özellikler | A | B | B1 | C | D | E | F | G | H | ben | J | K | Ö | R | S |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.1 Katı veya içi boş e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6. Üretim Hattı
SSS
S: Uygun fiyat teklifi için bize hangi parametreleri sunmalıyız?
A: Uygulama, boyut, miktar, paketleme gereksinimleri.
S: Avantajlarınız nedir?
A: İhracat sürecinde rekabetçi fiyat ve profesyonel hizmet ile dürüst iş.
S: Teslimattan önce ürünleri incelemek için şirketinizi ziyaret edebilir miyiz?
C: Bizi ve ürünlerimizi incelemek için firmamızı ziyaret edebilirsiniz.
S: Teslim süreniz nedir?
A: siparişi onayladıktan sonra 15-35 gün içinde.
S: Ödeme koşullarınız nelerdir?
A: T/T, L/C, Batı Birliği, Paypal, vb.
