Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: GW500B-220
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 3600-4800/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
lazer aynası |
pençe darbesi: |
100 mm |
Maksimum sıkma kuvveti: |
1.2KN |
İzin verilen basınç: |
0.4-0.9MPa |
Sınır hız: |
400r/dak |
Sıkma aralığı: |
20-210mm |
dönme atalet: |
11.5kg.㎡ |
Dönen parça ağırlığı: |
271kg |
Tüm birim ağırlık: |
450kg |
Ürün adı: |
lazer aynası |
pençe darbesi: |
100 mm |
Maksimum sıkma kuvveti: |
1.2KN |
İzin verilen basınç: |
0.4-0.9MPa |
Sınır hız: |
400r/dak |
Sıkma aralığı: |
20-210mm |
dönme atalet: |
11.5kg.㎡ |
Dönen parça ağırlığı: |
271kg |
Tüm birim ağırlık: |
450kg |
1. Açıklama

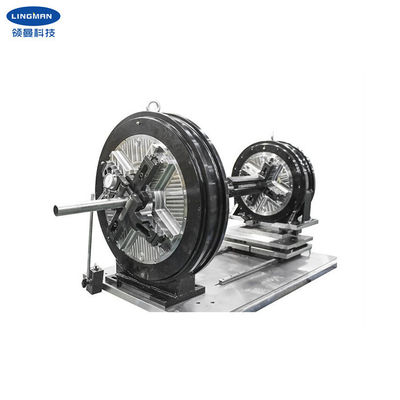

Lazer aynamız esas olarak lazer boru kesme makinesi için tasarlanmıştır.Tüp keserken tüpleri sıkıştırmak ve beslemek için lazer aynası kullanılır.Bu lazer aynası, yuvarlak kare, dikdörtgen, eliptik ve diğer merkezi parçaları sıkıştırabilen çiftler halinde kendinden merkezlemeli dört çeneli çift güçtür.Kesici tarafından işlenen parçaların uzun olması nedeniyle, lazer kesimin baş konumu olarak kullanılan ana ayna ve buna uygun besleme aynası genellikle makineye çiftler halinde kurulur.
Yandan hava girişini döndürerek hızlı sıkma ve gevşetme gerçekleştirebilir, çalışmadan önce hava kaynağını kesebilir.İnce duvarlı boruları ve ağır hizmet borularını sıkıştırmanın daha fazla avantajına sahip olan farklı sıkma kuvvetleri üreten tek ve çift silindirleri değiştirerek kontrol edilir.
Lazer ayna dışında, özelleştirilmiş şanzıman da sağlayabiliriz.Mandrenin üstüne veya altına monte edilebilir.
2. Performans Parametreleri
|
GW500B-220 |
|
100 mm |
|
1.2KN |
|
0.4-0.9MPa |
|
500r/dak |
|
20-210mm |
|
400 mm |
|
11.5Kg.m2 |
|
271kg |
|
450kg |
3.Boyutlar
| Özellikler | A | B | B1 | C | NS | E | F | G | H | ben | r | S |
| GW500B-220 | 600 | 400 | 730 | 765 | 238 | 195 | 530 | 216 | 220 | 180 | 4-M10 | 18 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| B.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| C.Yüksek tekrarlayan konumlandırma doğruluğu |
| NS.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
5. Üretim Hattı
6. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| B.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| C.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| NS.OEM ve ODM hizmeti sağlamak. |
