Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3H-12A8
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 750-820 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set
Ürün adı: |
CNC güç aynası |
Kama vuruşu: |
23mm |
Pençe stroku / çap: |
10.6mm |
Sıkıştırma çapı: |
34-304 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
54.9KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
143.6KN |
Max. Maks. Alan sayısı number revolutions devir sayısı: |
3300 dev / dak |
ağırlık: |
59,5 kg |
Uygulanabilir silindir: |
TH-1291 |
Max. Maks. Working Pressure Çalışma Basıncı: |
2.7Mpa |
yapı: |
İçi boş yapı |
kullanım: |
CNC Torna Makinesi |
Ürün adı: |
CNC güç aynası |
Kama vuruşu: |
23mm |
Pençe stroku / çap: |
10.6mm |
Sıkıştırma çapı: |
34-304 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
54.9KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
143.6KN |
Max. Maks. Alan sayısı number revolutions devir sayısı: |
3300 dev / dak |
ağırlık: |
59,5 kg |
Uygulanabilir silindir: |
TH-1291 |
Max. Maks. Working Pressure Çalışma Basıncı: |
2.7Mpa |
yapı: |
İçi boş yapı |
kullanım: |
CNC Torna Makinesi |
1. Açıklama

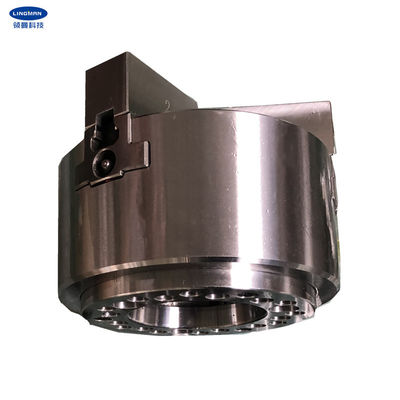

Mandrenimiz, büyük boydan boya delikli 3 çeneli bir kama kancasıdır, böylece çubuk malzemesini ve gerçekleştirilen iş parçasını işleyebilir.Açık deliğe yerleştirilmiş bir iş parçasının bir kısmını sıkıştırmak, yuvayı kontrol etmek veya iş mili soğutma sıvısı özelliklerini değiştirmek için uygundur.
Mandren sağlam ve dayanıklıdır ve yüksek hızda sorunsuz çalışabilir.Aynanın tüm kayan yüzeyleri sertleştirilmiş işlem, hassas taşlama ile işlenir ve doğrudan yağlanır. Aynı zamanda konumlandırma tekrarı ve büyük kelepçe kuvveti için yüksek hassasiyete sahiptir ve otomatik üretime uygundur.Açık delik tasarımı, uzun iş parçası işleme için kullanılabilir.
4 inç, 5 inç, 6 inç, 8 inç, 10 inç, 12 inç ve 15 inç elektrikli aynalar da sağlanmaktadır.Eskinin yanı sıra özelleştirilmiş elektrikli aynalar da sağlanmaktadır.
2. Performans Parametreleri
|
Model numarası |
3H-12A8 |
|
kama vuruşu |
23 mm |
|
Pençe inme/çap |
10,6 mm |
|
Sıkma çapı |
34-304mm |
|
Maks.DB çekme |
54.9KN |
|
Maks.sıkma kuvveti |
143.6KN |
|
Ağırlık |
59.9KG |
|
Max.çalışma basıncı |
2.7Mpa |
|
Maks.Devir sayısı |
3300 rpm |
|
Uygulanabilir döner silindir |
TH-1291 |
3.Boyutlar
| Özellikler | bir | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3H-12A8 | 304 | 110 | 220 |
171.4 |
139.72 | 190 | 6 | 18 | 81 | 26 | 3 | 28 | 50 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
