Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: K11-400
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 2 takım
Fiyat: USD 290-360 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set

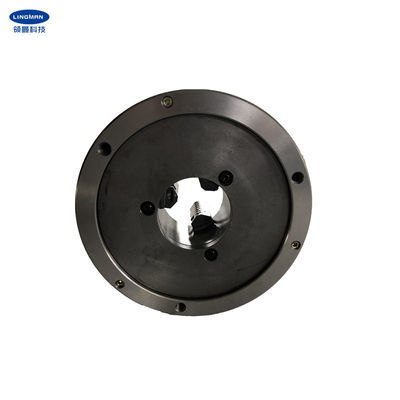

Ürün adı: |
Kendinden merkezlenen Chuck |
Malzeme: |
ÇELİK |
Çene sayısı: |
Üç çene |
Çap: |
340mm |
Sınır hızı: |
1500r / dakika |
Max. Maks. torque dönme momenti: |
500nm |
ağırlık: |
74kg |
özellik: |
yüksek hassasiyet |
Uygulama: |
Torna |
güç: |
Manuel |
Ürün adı: |
Kendinden merkezlenen Chuck |
Malzeme: |
ÇELİK |
Çene sayısı: |
Üç çene |
Çap: |
340mm |
Sınır hızı: |
1500r / dakika |
Max. Maks. torque dönme momenti: |
500nm |
ağırlık: |
74kg |
özellik: |
yüksek hassasiyet |
Uygulama: |
Torna |
güç: |
Manuel |
1. Açıklama
Üç pençe kendinden merkezleme aynası esas olarak metal takım tezgahlarında kullanılır, kendinden merkezli sıkma veya yuvarlak, üçgen veya altıgen ve iş parçasının dış yüzeyinin veya iç yüzeyinin diğer şekilleri, çeşitli mekanik işleme, sıkıştırma olabilir kuvvet ayarlanabilir, merkezleme doğruluğu yüksektir, sıradan takım tezgahlarının hassas gereksinimlerini karşılayabilir.
Üç çeneli otomatik merkezleme aynasının standardı, ürün tasarımı, üretimi ve kabulü için önemli bir temeldir ve ayrıca ana bilgisayarı desteklemek için referans sağlar.
Temel yapı ve çalışma prensibi: Üç vida kullanarak üç çeneli kendinden merkezleme aynası, vida deliğinin uç yüzündeki disk gövdesi durağı aracılığıyla, ayna makine flanşına sabitlenir.Anahtarı dişlideki herhangi bir kare deliğe sokun.Anahtarı döndürürken, pinyon disk telini döndürmeye yönlendirir ve disk telinin uç yüzündeki vida dişinin dönüşü boyunca aynı anda ilerlemek veya dağılmak için üç sıkıştırma pençesini çalıştırır.
Kendinden merkezlemeli aynaların bazı özellikleri şunlardır: Kısa silindir merkez montajı;model K11 aynaları tek parça çenelerle sağlanır (bir dizi iç çene ve bir dizi dış çene içerir);aynanın hammaddesi çeliktir;her türlü yumuşak çene de temin edilmektedir.
2.Boyutlar
| Model numarası | D1 | D2 | D3 | H | H1 | H2 | h | S | zd | Maksimum tork | Sınır Hızı | Ağırlık |
| 400 | 340 | 368 | 138 | 158 | 100 | / | 6 | 17 | 3-M16 | 500 | 1500 | 74 |
3. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur |
4. Üretim Hattı
5. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
