Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 Takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Model numarası: |
3H-18 |
Ürün adı: |
Güç mandreni |
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
25 mm |
Pençe inme/çap: |
10,8 mm |
Sıkma çapı: |
50-450mm |
Maks. DB çekme: |
72KN |
Maks. sıkma kuvveti: |
180kN |
Max.Çalışma Basıncı: |
2.5Mpa |
Ağırlık: |
164 kg |
Eşleşen silindir: |
TH-1512 |
Max hız: |
2000 dak/rpm |
Model numarası: |
3H-18 |
Ürün adı: |
Güç mandreni |
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
25 mm |
Pençe inme/çap: |
10,8 mm |
Sıkma çapı: |
50-450mm |
Maks. DB çekme: |
72KN |
Maks. sıkma kuvveti: |
180kN |
Max.Çalışma Basıncı: |
2.5Mpa |
Ağırlık: |
164 kg |
Eşleşen silindir: |
TH-1512 |
Max hız: |
2000 dak/rpm |
1. Açıklama
Bu ürün, bağımsız fikri mülkiyet haklarına sahip ulusal bir patent ürünüdür.

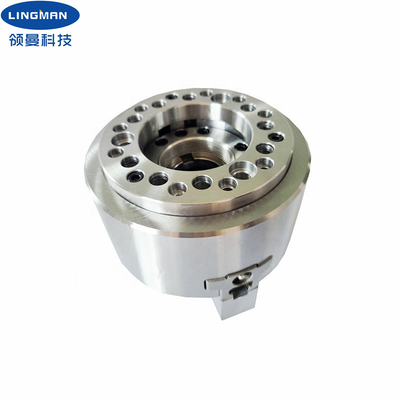

Mandrenin kendisi, yerleşik bir pistona sahip bir silindirdir ve sıkıştırma ve gevşetme eylemleri, iş mili kuyruk kontrol mekanizması aracılığıyla gerçekleştirilir.Bu ürün, özellikle düzensiz nesnelerin sıkıştırılması için uygun, geniş çaplı, kama biçimli üç çeneli bir açık deliktir.Kayar yüzeyler sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Bu ürünün avantajları, yüksek rijit yapısında ve yüksek sıkma doğruluğunda yatmaktadır.Avantajları şunlardır: 1 yeni yapı, yüksek sertlikte parça tasarımı, böylece pençe yuvasının kırılması kolay değildir ve sıkıştırma iş parçasının yüzer genliği küçüktür.2. Genel bağlantı standardı, başka bir değişiklik olmaksızın ekipmanın standart miline doğrudan bağlanabilir;3. Evrensel tip içi boş döner yağ silindiri
Standart boyutlu aynalara ek olarak, CNC torna tezgahları, normal torna tezgahları ve döner torna tezgahlarının iyileştirilmesi gereken diğer ekipmanlar için özel aynalar da sunuyoruz.
2. Performans Parametreleri
|
Model numarası |
3H-18 |
|
kama vuruşu |
23 mm |
|
Pençe inme/çap |
10,6 mm |
|
Sıkma çapı |
50-450mm |
|
Maks.DB çekme |
71KN |
|
Maks.sıkma kuvveti |
179.8KN |
|
Ağırlık |
164kg |
|
Max.çalışma basıncı |
2.4Mpa |
|
Maks.sayı devrimleri |
2000 rpm |
|
Uygulanabilir döner silindir |
TH-1512 |
3.Boyutlar
| Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3H-18 | 450 | 133 | 300 | 235 | / | / | 6 | / | 120 | 11 | -12 | 39 | 60 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
