Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: JAB-15
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 480-950/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 İş Günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım

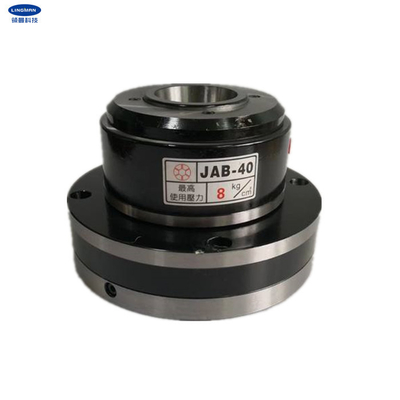

Ürün adı: |
Pens aynası |
Hammadde: |
Çelik, Paslanmaz Çelik |
itme tarafı: |
39.5cm² |
Çek tarafı: |
37cm² |
Adım deliği: |
15 mm |
Delikten: |
38mm |
Maks. sıkma kuvveti: |
0.3/0.7 |
Bağlantı cıvatası: |
2-M8 |
Adaptör pensi: |
YB-15 |
Pens sabitleme vidası: |
1-M4 |
Ağırlık: |
3.2kg |
Başvuru: |
Cnc torna tezgahı |
Ürün adı: |
Pens aynası |
Hammadde: |
Çelik, Paslanmaz Çelik |
itme tarafı: |
39.5cm² |
Çek tarafı: |
37cm² |
Adım deliği: |
15 mm |
Delikten: |
38mm |
Maks. sıkma kuvveti: |
0.3/0.7 |
Bağlantı cıvatası: |
2-M8 |
Adaptör pensi: |
YB-15 |
Pens sabitleme vidası: |
1-M4 |
Ağırlık: |
3.2kg |
Başvuru: |
Cnc torna tezgahı |
1. Açıklama
Firmamız ağırlıklı olarak lazer kesim makinelerinde, CNC torna tezgahlarında, otomobil torna tezgahlarında vb. kullanılan çeşitli aynalar üretmektedir. Bu ayna, iç genişletme ve dış sıkıştırma için kullanılabilir.Yapısı entegre ısıl işlem görmüş çeliktendir.Rulmanın yükü yoktur, aynanın yüksek hız performansı ve uzun hizmet ömrü vardır.Dönerken hala soğuk.Kovanın zorla açılması iki yönlü bir güçtür.Basınç kesildiğinde, ayna kendini kilitler ve kenetlenmiş halde kalır.
Kurulum basit ve kullanışlıdır, flanşı doğrudan mile bağlamanız yeterlidir.Üç noktalı bir kombinasyon valfi ile makine sistemine bağlanabilir.Pens geri çekilmez ve normal olarak kontrol edilebilir.Gövde uzunluğu doğruluğu 0.01 mm'dir.
Mandren, torna tezgahları, CNC torna tezgahları, taşlama tezgahları, indeksleme diskleri, toplu iş parçalarının tornalanması vb. için uygundur. Bu pense ek olarak başka tip pensler de mevcuttur.
2. Performans Parametreleri
|
JAB-15 |
|
39.5cm² |
|
37cm² |
|
0.3-0.7MPa |
|
4000r/dak |
|
15 mm |
|
15 mm |
|
7.8/7.2 |
|
4-M6 |
|
YB-15 |
|
1-M4 |
3. Boyutlar
Özellikler | A | B | C | D | E | F | G | H | ben | L |
JAB-15 | 103 | 70 | 15 | 77 | 30 | 38 | 5 | 7 | 90 | 78 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
