Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: JAB-25
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 480-950/set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 100 set
Ürün adı: |
Pnömatik ayna |
Hammadde: |
ÇELİK |
İtme tarafı: |
128,4cm2 |
Yan çekin: |
119,7 cm2 |
Adım deliği: |
30mm |
Delikten: |
25mm |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
7.8 / 7.2 |
Bağlantı cıvatası: |
4-M8 |
Adaptör pensi: |
YB-25 |
Pens sabitleme vidası: |
2-M5 |
ağırlık: |
9.5KG |
Uygulama: |
Cnc torna tezgahı |
Ürün adı: |
Pnömatik ayna |
Hammadde: |
ÇELİK |
İtme tarafı: |
128,4cm2 |
Yan çekin: |
119,7 cm2 |
Adım deliği: |
30mm |
Delikten: |
25mm |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
7.8 / 7.2 |
Bağlantı cıvatası: |
4-M8 |
Adaptör pensi: |
YB-25 |
Pens sabitleme vidası: |
2-M5 |
ağırlık: |
9.5KG |
Uygulama: |
Cnc torna tezgahı |

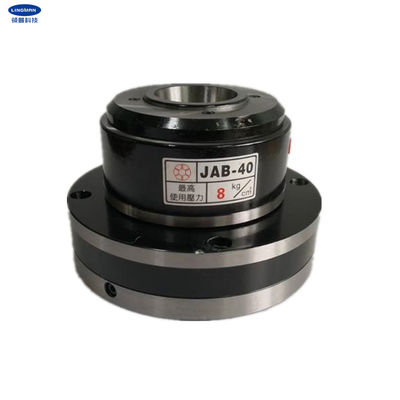

1. Açıklama
Firmamız ağırlıklı olarak lazer kesim makinaları, CNC torna tezgahları, oto torna tezgahları vb.Bu tip ayna, dahili genleşme ve harici sıkıştırma için kullanılabilir.Yapısı entegre ısıl işlem görmüş çeliktir.Rulmanın yükü yoktur ve ayna yüksek hızda iyi bir yeteneğe sahiptir ve uzun hizmet ömrüne sahiptir.Dönerken hala düşük sıcaklıktadır.Pensi açmaya zorlamak iki yönlü bir güçtür.Basınç kesintiye uğradığında ayna kendi kendine kilitlenir ve kendisini sıkma durumunda tutar.
Kurulumu kolay ve kullanışlıdır, sadece flanşı doğrudan ana mile bağlamanız yeterlidir.Üç noktalı bir kombinasyon valfi ile makine sistemine bağlanabilir.Pens geri çekilmez ve normal olarak kontrol edilebilir.Gövde doğruluğunun uzunluğu 0.01 mm'dir.
Bu aynalar torna tezgahlarına, CNC torna tezgahlarına, taşlama tezgahlarına, indeksleme plakalarına, toplu iş parçasının tornalanmasına vb. Uygulanır.Bu tip ayna dışında, diğer tip aynalar da sağlanmaktadır.
2. Performans Parametreleri
|
JAB-25 |
|
128,4cm2 |
|
119,7cm2 |
|
0.3-0.8MPa |
|
4000r/dak |
|
30 mm |
|
25 mm |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3.Boyutlar
| Özellikler | bir | B | C | D | E | F | G | H | ben | L |
| JAB-25 | 167 | 130 | 25 | 104 | 52 | 48 | 5 | 8.5 | 147 | 108 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
