Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: K12-80/100/125/130/160
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 Takım
Fiyat: USD 95-155 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Ürün adı: |
4 Çene Kendinden Merkezli Ayna |
Malzeme: |
Paslanmaz çelik |
Çap: |
84mm |
Sınır hız: |
2200r/dak |
Max. Maks. torque tork: |
245Nm |
Ağırlık: |
27kg |
kullanım: |
Torna Aksesuarları |
Güç: |
Manuel |
Özellik: |
Hızlı bir şekilde kelepçeleyin |
Başvuru: |
CNC torna tezgahı |
Ürün adı: |
4 Çene Kendinden Merkezli Ayna |
Malzeme: |
Paslanmaz çelik |
Çap: |
84mm |
Sınır hız: |
2200r/dak |
Max. Maks. torque tork: |
245Nm |
Ağırlık: |
27kg |
kullanım: |
Torna Aksesuarları |
Güç: |
Manuel |
Özellik: |
Hızlı bir şekilde kelepçeleyin |
Başvuru: |
CNC torna tezgahı |
1. Açıklama

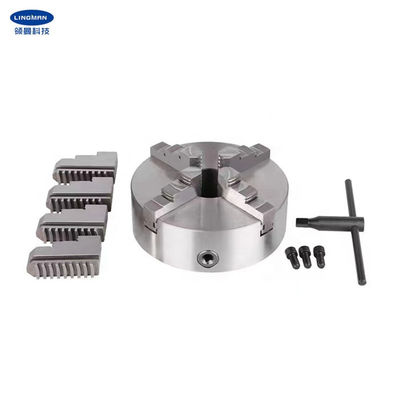

Dört çeneli otomatik merkezleme aynasının tam adı, takım tezgahları için manuel dört çeneli kendinden merkezlemeli aynadır.Bir disk gövdesi, dört küçük sarmal diş ve bir çift çeneden oluşur.Bobin teli ile dört küçük sarmal diş birbirine geçmiştir, bobin telinin arkası düz bir iplik yapısıdır ve pençeler düz dişe eşit olarak monte edilmiştir.Küçük sarmal diş bir anahtarla çekildiğinde, bobin döner ve sırtındaki düz iplik, çenelerin aynı anda merkeze yaklaşmasına veya geri çekilmesine neden olur.Sarılmış tel üzerindeki düz dikdörtgen dişlerin hatveleri eşit olduğundan, otomatik merkezleme işlevine sahip dört pençenin hareket mesafeleri eşittir.
Dört çeneli kendinden merkezlemeli ayna iki tip çeneye sahiptir: entegre çeneler ve ayrı çeneler.Genel pençe, temel pençenin ve üst pençenin entegre olduğu ve bir çift genel pençenin dört pozitif pençeye ve dört ters pençeye bölündüğü bir pençedir.Bir çift ayırma pençesi sadece dört pençeye sahiptir ve her pençe bir taban ve bir üst pençeden oluşur.Ek olarak, kullanıcı gereksinimlerine göre yumuşak çeneler de sağlanabilir ve kenetleme gereksinimlerini karşılamak için rastgele konfigürasyon (taşlama) sonrasında yüksek merkezleme doğruluğu elde edilebilir.
Fonksiyon: Dört pençenin senkron hareketi, kare ve kare parçaların yanı sıra mil ve disk parçalarının sıkıştırılması için uygundur.
Uygulanabilir takım tezgahları ve aksesuarlar: sıradan torna tezgahları, ekonomik CNC torna tezgahları, taşlama tezgahları, freze tezgahları, delme tezgahları ve takım tezgahı aksesuarları - indeksleme başlıklı döner tablalar vb.
2. Boyutlar
3. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur |
4. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
5.Üretim hattı
