Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Model numarası: |
3H-04 |
Ürün adı: |
içi boş ayna |
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
11 mm |
Pençe inme/çap: |
5.5MM |
Sıkma çapı: |
7-110mm |
Maks. DB çekme: |
13.7KN |
Maks. sıkma kuvveti: |
28.5KN |
Max.Çalışma Basıncı: |
2.4MPa |
Güç: |
Hidrolik |
Yapı: |
içi boş ayna |
uygulama: |
CNC torna tezgahı |
Model numarası: |
3H-04 |
Ürün adı: |
içi boş ayna |
鎮ㄨ鎵剧殑璧勬簮宸茶鍒犻櫎銆佸凡鏇村悕鎴栨殏鏃朵笉鍙敤銆: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
11 mm |
Pençe inme/çap: |
5.5MM |
Sıkma çapı: |
7-110mm |
Maks. DB çekme: |
13.7KN |
Maks. sıkma kuvveti: |
28.5KN |
Max.Çalışma Basıncı: |
2.4MPa |
Güç: |
Hidrolik |
Yapı: |
içi boş ayna |
uygulama: |
CNC torna tezgahı |
1. Açıklama
Firmamız 10 yılı aşkın bir süredir her türlü pnömatik ayna, elektrikli ayna ve diğer elektrikli ayna ar-ge, üretim, satış odaklı profesyonel bir tedarikçidir.

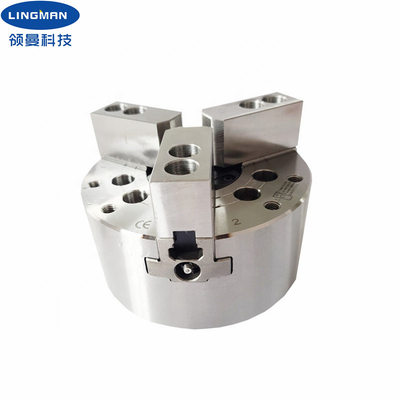

İçi boş ayna, büyük delik yapısına ve özellikle düzensiz nesneleri kavramak için uygun olan üç kama şeklinde pençeye sahiptir.Tüm kayma yüzeyleri sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Ayrıca yüksek rijitliğe ve yüksek sıkma doğruluğuna sahiptir.
Bu tür içi boş aynanın çeşitli avantajları vardır, örneğin: 1. Yüksek maliyetten tasarruf edin, takım tezgahlarının çalışma verimliliğini artırın, aynı zamanda takım tezgahı iş mili ürünlerinin yükünü azaltın, takım tezgahlarının ömrünü uzatın
2. Düşük seviye kullanıcılarla tanışmak için uygun fiyatlı
Hidrolik ayna ile karşılaştırıldığında, içi boş aynanın yapısı basittir, maliyeti ve arıza oranı düşüktür.
Standart boyutlu aynalara ek olarak özel içi boş aynalar da mevcuttur.
2. Performans Parametreleri
| Ürün adı | içi boş ayna |
|
Model numarası |
3H-04 |
|
kama vuruşu |
10 mm |
|
Pençe inme/çap |
5,4 mm |
|
Sıkma çapı |
7-110mm |
|
Maks.DB çekme |
13.7KN |
|
Maks.sıkma kuvveti |
28.4KN |
|
Ağırlık |
4kg |
|
Max.çalışma basıncı |
2.3Mpa |
|
Maks.sayı devrimleri |
8000 rpm |
|
Uygulanabilir döner silindir |
TH-536 |
3.Boyutlar
| Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3H-04 | 110 | 59 | 85 | 70.6 | / | / | 4 | / | 26 | 3.5 | -6.5 | 17.5 | 12 |
4. Avantajlar
| a.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
| a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
6.Üretim hattı
