Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: G500DC-230
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 4200-4900/set
Ambalaj bilgileri: ahşap karton
Teslim süresi: 15-20 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 500 takım
Ürün adı: |
lazer aynası |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.18kg.㎡ |
Dönen parça ağırlığı: |
124kg |
Bütün birlik: |
245kg |
Ürün adı: |
lazer aynası |
pençe darbesi: |
220mm |
maksimum sıkıştırma kuvveti: |
1.5kN |
İzin verilen basınç: |
0.3-0.9Mpa |
Sınır hız: |
150r/dak |
Sıkma Aralığı: |
8-228mm |
Merkez Yükseklik: |
315MM |
dönme atalet: |
4.18kg.㎡ |
Dönen parça ağırlığı: |
124kg |
Bütün birlik: |
245kg |
1. Açıklama

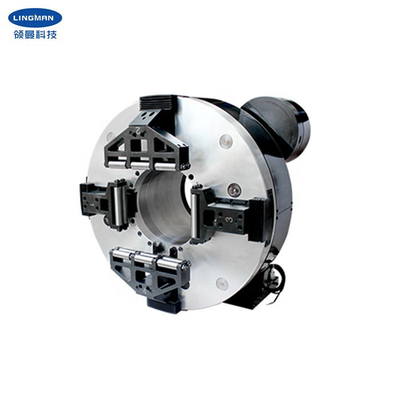

Pnömatik aynamız, lazer boru kesme ekipmanları için özel olarak tasarlanmıştır.Ortada bir iş parçasını sıkıca sıkıştırabilen ve aynı anda dönebilen bir ayna olan bağımsız bir döner iş mili olarak kullanılabilir.
Ayna tam strok boyunca çalışır, üretim verimliliğini artırmak için tüm uygulanabilir boru parçalarını kelepçeleyebilen dört çeneli konumu ayarlamaya gerek yoktur.
Aynanın dönme hassasiyeti ve tekrarlanan konumlandırma hassasiyeti, geleneksel bir lazer aynasından daha yüksektir.Piyasadaki benzer ürünlerle karşılaştırıldığında, ürünümüz daha uzun hizmet ömrüne, daha yüksek dönme doğruluğuna ve daha büyük sıkma kuvvetine sahiptir.
2. Performans Parametreleri
|
G500DC-230 |
|
220mm |
|
1.5KN |
|
0.3-0.9MPa |
|
150r/dak |
|
8-228mm |
|
315 mm |
|
4.18Kg.m² |
|
124kg |
|
245kg |
3. Boyutlar
Özellikler | A | B | B1 | C | D | E | F | G | H | ben | R | S |
G500DC-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 230 | 265 | 12-M8 | 18X22 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
