Ürün Detayları
Menşe yeri: Çin
Marka adı: LINGMAN
Model numarası: G400JF-170/G600JF-230/G800JF-360
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 10
Fiyat: USD3000-6000/SETS
Ambalaj bilgileri: Tahta kutu
Teslim süresi: 30 gün
Ödeme koşulları: T/T
Yetenek temini: 1000 takım/ay
Pençe vuruşu/çapı: |
154/220/180mm |
Maksimum sıkma kuvveti: |
1,2/1,7/4,5 kN |
Baskıya izin ver: |
0.4-0.9Mpa |
dönüş hızı sınırı: |
500/500/500 dev/dak |
Sıkıştırma aralığı: |
çap16-170/10-230/5-360mm |
Merkezi Yükseklik: |
260/350/430mm |
dönme atalet: |
1,72/4,5/17,19kg.m2 |
Dönen parça ağırlığı: |
89/141/303kg |
Tüm birim ağırlık: |
144/219/452kg |
Pençe vuruşu/çapı: |
154/220/180mm |
Maksimum sıkma kuvveti: |
1,2/1,7/4,5 kN |
Baskıya izin ver: |
0.4-0.9Mpa |
dönüş hızı sınırı: |
500/500/500 dev/dak |
Sıkıştırma aralığı: |
çap16-170/10-230/5-360mm |
Merkezi Yükseklik: |
260/350/430mm |
dönme atalet: |
1,72/4,5/17,19kg.m2 |
Dönen parça ağırlığı: |
89/141/303kg |
Tüm birim ağırlık: |
144/219/452kg |

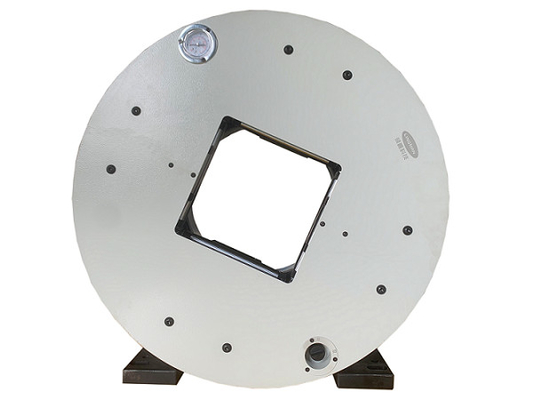

Tüp levha entegre-HSG/XT /Jiatai /PENTA CHUTIAN/LONGXIN/han lazeri için basit pnömatik çift etkili lazer mandren
Bu ürün, lazer boru kesme ekipmanı için özel olarak tasarlanmıştır.Ürünün kendisi, ortasında iş parçasını sıkıca sıkıştırabilen ve aynı anda dönebilen bir mandren ile bağımsız bir döner mil olarak kullanılabilir.Yandan hava girişini döndürerek hızlı sıkma ve açma işlemini gerçekleştirebilir., Çalışmadan önce hava kaynağının bağlantısını kesin.Ürün doğrudan çıkış için silindiri benimser, mekanik verim yüksektir, enerji kaybı küçüktür, çıkış sıkıştırma kuvveti büyüktür ve sıkıştırma kuvveti sabittir.Silindir iş parçasını doğrudan sıkıştırmak için kullanıldığından, silindirin çalışma stroku aynanın çalışma strokudur ve sıkma aralığı geniştir.Silindir doğrudan çıktıdır ve çıkış kuvveti, yazılım kontrolünü gerçekleştirmesi kolay olan hava basıncıyla doğrusal orantılıdır.Mandren basit bir yapıya, az sayıda bileşene, hafif ağırlığa, düşük arıza oranına, kararlı performansa, küçük atalet momentine ve düşük enerji tüketimine sahiptir.Aynanın eksenel boyutu küçüktür ve sıfır kuyruklama maliyeti daha düşüktür.
Ürün kare orta delikli olarak tasarlanmıştır.Yuvarlak delik aynasıyla karşılaştırıldığında, kare borunun boyutu büyütülür ve
uygulama kapsamı genişletilmiştir.
| 型号 Modeli |
爪行程/直径 mm Pençe vuruşu/çapı |
最大夹紧力KN Maksimum sıkma kuvveti |
许用压力MPa İzin verilen basınç |
极限转速dev/dak Hızı sınırla |
夹紧范围mm Sıkıştırma aralığı |
中心高mm merkezi yükseklik |
转动惯量Kg.m2 dönme atalet |
转动部分重量 Kg Dönen parça ağırlığı |
整机重量Kg Tüm birim ağırlık |
| G400JF-170 | 154 | 1.2 | 0.4-0.9 | 500 | ∲16-∲170 | 260 | 1.72 | 89 | 144 |
| G600JF-230 | 220 | 1.7 | 0.4-0.9 | 500 | ∲10-∲230 | 350 | 4.5 | 141 | 219 |
| G800JF-360 | 180 | 4.5 | 0.4-0.9 | 500 | ∲5-∲360 | 430 | 17.19 | 303 | 452 |
| 规格 Özellikler |
A | B | B1 | C | D | E | F | G | H | BEN | J | K | L | Ö | R | S |
| G400JF-170 | 500 | 260 | 510 | 515 | 164.5 | 100 | 440 | 175.5 | 250 | 325 | 355 | 30 | 170 | 16 | 12-M8 | 18 |
| G600JF-230 | 520 | 350 | 680 | 690 | 191 | 120 | 460 | 194.5 | 330 | 376 | 402 | 29.5 | 230 | 20 | 12-M8 | 18 |
| G800JF-360 | 680 | 430 | 820 | 840 | 205 | 150 | 620 | 257 | 510 | 523 | 539 | 25 | 360 | 9 | 16-M8 | 18 |
