Ev > Ürünler > Pnömatik Döner Mandren > Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna

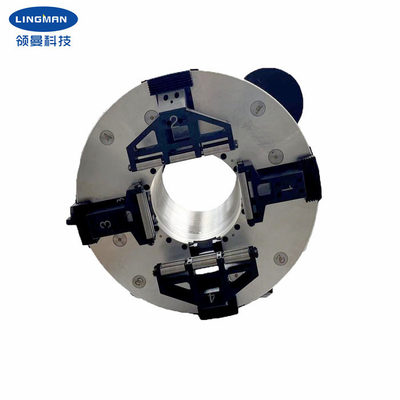

Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna

Ürün Detayları

Menşe yeri: Changzhou, Jiangsu, Çin

Marka adı: Lingman

Model numarası: Pnömatik döner aynaG700D-270

Ödeme ve Gönderim Koşulları

Min sipariş miktarı: 1 takım

Fiyat: USD 4800-5200 set

Ambalaj bilgileri: Ahşap karton

Teslim süresi: 10-15 iş günü

Ödeme koşulları: T/T, L/C

Yetenek temini: Ayda 500 takım

En İyi Fiyatı Alın
Vurgulamak:

4 Çeneli Döner Lazer Ayna

,

Tüp Kesici Döner Lazer Ayna

,

Tüp Kesici Pnömatik Döner Ayna

Ürün adı:
Pnömatik Döner Ayna
pençe darbesi:
242 mm
maksimum sıkıştırma kuvveti:
3.16KN
İzin verilen basınç:
0.2-0.9MPA
Sınır hız:
115r/dak
Sıkma Aralığı:
15-270mm
Merkez Yükseklik:
375 mm
dönme atalet:
10.92kg.㎡
Ürün adı:
Pnömatik Döner Ayna
pençe darbesi:
242 mm
maksimum sıkıştırma kuvveti:
3.16KN
İzin verilen basınç:
0.2-0.9MPA
Sınır hız:
115r/dak
Sıkma Aralığı:
15-270mm
Merkez Yükseklik:
375 mm
dönme atalet:
10.92kg.㎡
Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna
Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna

1. Açıklama



Ayna, lazer boru kesme ekipmanı için özel olarak tasarlanmış dört çeneli tam zamanlı bir ana aynadır.Mandrenin kendisi bağımsız bir döner iş mili olarak çalışabilir.Ürünün tabanı sabitlendikten sonra, sadece destekleyici motor ve dişli bağlantısını ekleyin ve ardından iş parçasını kelepçelemek ve iş parçasını döndürmek için basınçlı hava kaynağını (0,3-0,9mpa) bağlayın.Chuck tam zamanlı çalışma, dört PAWS'nin konumunu ayarlamaya gerek yok.Chuck, çapraz makaralı rulmanlarla donatılmış tamamen kapalı bir yapıya sahiptir.Piyasadaki benzer ürünlerle karşılaştırıldığında, ayna daha yüksek dönme doğruluğu ve tekrarlama doğruluğunun yanı sıra daha yüksek sıkma kuvvetine sahiptir.
Lazer kesim çift güçlü dört çeneli mil aynasının tüm serisinin geliştirilmesi, birçok kez araştırma ve tasarım kalitesini artırmak için şirketimizin ön pnömatik aynası ve diğer ilgili pnömatik ürünlerinin sentezidir.Basit yapı, uygun kurulum, güçlü uygulanabilirlik, temiz ve dayanıklı, güvenilir sıkma ve dayanıklı hassasiyet özelliklerine sahiptir.Operasyon verimliliğini artırabilir, üretim maliyetini azaltabilir ve çalışanların emek yoğunluğunu azaltabilir.Bu ürün, her türlü yuvarlak boru, kare boru, dikdörtgen boru, eliptik boru kesme işlemi için uygun profesyonel boru kesme makinesi, boru levha makinesi ve diğer kavrama boru parçaları için uygundur, pençenin küçük bir modifikasyonu her türlü kesilebilir boru şekilleri.

2. Performans Parametreleri



Ürün adı Pnömatik döner ayna

Model numarası

G700D-270
pençe darbesi 240mm
Maksimum sıkma kuvveti 3.15KN
izin verilen basınç 0.3-0.9MPa
Sınır hız 120/dk
Sıkma aralığı 15-265mm
Merkezi yükseklik 375 mm
dönme atalet

10.9kg.㎡

Dönen parça ağırlığı 215kg
Tüm birim ağırlık 307kg



Not: Yukarıdaki sayılar standart parametrelerdir.Ayrıca müşterilerin özel gereksinimlerine göre ürünler tasarlayabiliriz..



3. Boyutlar


Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna 0


Özellikler A B B1 C D E F G H ben J K Ö R S
G700D-270 665 375 700 725 265 220 610 380 270 330 296 558 5 12-M10 18X28


4. Avantajlar



a.Tam vuruş tasarımı
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi
c.Yüksek tekrarlayan konumlandırma doğruluğu
d.Düşük bakım maliyeti, uzun hizmet ömrü

e.Çoklu konfigürasyonlar mevcuttur

e.1 Katı veya içi boş

e.2 Tarak tipi veya gömme oluk tipi pençeler



5. Hizmetimiz



a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız.
b.Profesyonel tasarım ekibi sizinle birlikte çalışır.
c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi.
d.OEM ve ODM hizmeti sağlamak.



6. Üretim Hattı

Tüp Kesici için Pnömatik Döner Ayna Ana 4 Çeneli Döner Lazer Ayna 1
