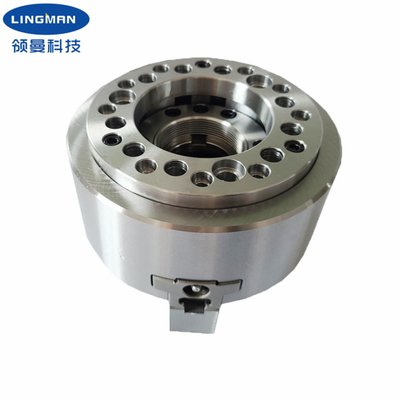

Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3H-10
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 Takım
Fiyat: USD 265-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Ürün adı: |
Güç mandreni |
Model numarası: |
3H-10 |
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
19 mm |
Pençe inme/çap: |
8,8 mm |
Sıkma çapı: |
31-254mm |
Maks. DB çekme: |
42.6KN |
Maks. sıkma kuvveti: |
110.7KN |
Max.Çalışma Basıncı: |
2.7Mpa |
Güç: |
Hidrolik |
Eşleşen silindir: |
TH-1075 |
Max hız: |
4200 dak/rpm |
Ürün adı: |
Güç mandreni |
Model numarası: |
3H-10 |
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
19 mm |
Pençe inme/çap: |
8,8 mm |
Sıkma çapı: |
31-254mm |
Maks. DB çekme: |
42.6KN |
Maks. sıkma kuvveti: |
110.7KN |
Max.Çalışma Basıncı: |
2.7Mpa |
Güç: |
Hidrolik |
Eşleşen silindir: |
TH-1075 |
Max hız: |
4200 dak/rpm |
1. Açıklama
Bu ürün, ulusal bir patent ürünüdür, bağımsız fikri mülkiyet hakları.
Ulusal standartlara uygun pnömatik ayna ve mil bağlantı yolu, kullanıcının makine yapısını değiştirmesine gerek yoktur, yalnızca flanş ve ayna boyutu takılabilir.
Ayna gövdesinin kendisi, sıkıştırma ve gevşetme eylemi elde etmek için iş mili kuyruk kontrol mekanizması aracılığıyla yerleşik bir pistondur.Bu ürün, özellikle özel şekilli nesnelerin sıkıştırılması için uygun, büyük çaplı, kama biçimli üç çeneli açık deliktir.Kayar yüzeyler sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Bu ürünün avantajı, yüksek rijit yapısında ve yüksek sıkma doğruluğunda yatmaktadır.
Ürünler dişli işleme, disk tipi, kısa şaft tipi iş parçası işleme için uygundur.
Standart boyutlu penslere ek olarak özel pensler de mevcuttur.
2. Performans Parametreleri
Model numarası |
3H-10 |
kama vuruşu |
19 mm |
Pençe inme/çap |
8,8 mm |
Sıkma çapı |
31-254mm |
Maks.DB çekme |
42.6KN |
Maks.sıkma kuvveti |
110.7KN |
Ağırlık |
34.5kg |
Max.çalışma basıncı |
2.7Mpa |
Maks.sayı devrimleri |
4200 rpm |
Uygulanabilir döner silindir |
TH-1075 |
3.Boyutlar
Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
3H-10 | 254 | 100 | 220 | 133.4 | / | / | 5 | / | 75 | 8.5 | -10,5 | 25 | 45 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
