Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3L-05/06/08/10/12
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 300-780 set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 200 takım
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
12 mm |
Pençe inme/çap: |
18 mm |
Sıkma çapı: |
6-138 mm |
Maks. sıkma kuvveti: |
17.2KN |
Ağırlık: |
7.2KG |
Maks. sayı devrimleri: |
4200 rpm |
Uygulanabilir silindir: |
TH-536 |
Yapı: |
Uzun vuruş |
Başvuru: |
CNC torna tezgahı |
Malzeme: |
Çelik, Paslanmaz Çelik |
kama vuruşu: |
12 mm |
Pençe inme/çap: |
18 mm |
Sıkma çapı: |
6-138 mm |
Maks. sıkma kuvveti: |
17.2KN |
Ağırlık: |
7.2KG |
Maks. sayı devrimleri: |
4200 rpm |
Uygulanabilir silindir: |
TH-536 |
Yapı: |
Uzun vuruş |
Başvuru: |
CNC torna tezgahı |
1. Açıklama

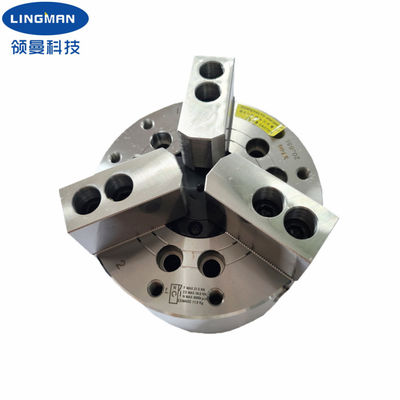

Firmamız lazer kesim makineleri için CNC torna ve aynaların profesyonel bir üreticisidir.Hidrolik aynalar artık piyasada çok popüler.Süper uzun güç aynasının yapısı, büyük deliklere sahip içi boş bir yapıdır.Mandren, düzensiz iş parçalarını sıkıştırmak için çok uygun olan kama şeklinde üç tutucuya sahiptir.Aynalarımızın tüm kayar yüzeyleri sertleştirilmiş, hassas taşlanmış ve doğrudan yağlanmıştır.Ayrıca yüksek rijitliğe ve yüksek sıkma doğruluğuna sahiptir.Süper uzun pençe stroklu elektrikli ayna, farklı boru bağlantı parçalarının sıkılması için müşteri gereksinimlerini daha iyi karşılayabilir.
Mandren, yüksek hızda dayanıklı ve pürüzsüzdür.Otomatik üretim için uygun, yüksek konumlandırma ve tekrarlama hassasiyeti, büyük sıkma kuvveti.Açık delik tasarımı, uzun iş parçası işleme için kullanılabilir.
Pensler 5", 6", 8", 10", 12" ve 15" boyutlarında mevcuttur.Standart ölçü aynasına ek olarak, çizimlerinize ve gereksinimlerinize göre de özelleştirilebilir.
2. Performans Parametreleri
Model numarası |
3L-05 |
kama vuruşu |
12 mm |
Pençe inme/çap |
18 mm |
Sıkma çapı |
6-138 mm |
Maks.DB çekme |
15.6KN |
Maks.sıkma kuvveti |
17.2KN |
Ağırlık |
7.2KG |
Max.çalışma basıncı |
2.3Mpa |
Maks.Devir sayısı |
4200 rpm |
Uygulanabilir döner silindir |
TH-536 |
3.Boyutlar
Özellikler | A | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
3L-05 | 135 | 65 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 32 | 1 | -11 | 20 | 12 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
