Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: JAB-25
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 480-950/set
Ambalaj bilgileri: Ahşap karton
Teslim süresi: 15-20 İş Günü
Ödeme koşulları: T/T, L/C
Yetenek temini: Ayda 100 Takım

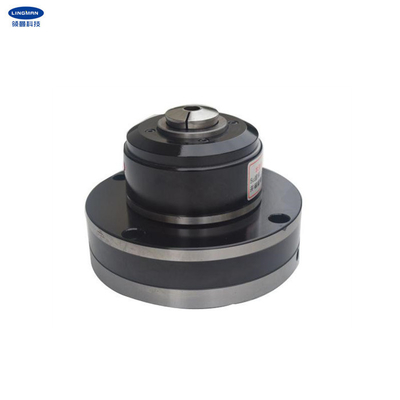

Ürün adı: |
Döner Pens aynası |
Hammadde: |
Çelik |
itme tarafı: |
127.4cm² |
Çek tarafı: |
119,7cm² |
Adım deliği: |
25 mm |
Delikten: |
49mm |
Maks. sıkma kuvveti: |
0.4/0.7 |
Bağlantı cıvatası: |
4-M8 |
Adaptör pensi: |
YB-25 |
Pens sabitleme vidası: |
2-M5 |
Ağırlık: |
9,5 kg |
Başvuru: |
CNC Torna Kesme Makinası |
Ürün adı: |
Döner Pens aynası |
Hammadde: |
Çelik |
itme tarafı: |
127.4cm² |
Çek tarafı: |
119,7cm² |
Adım deliği: |
25 mm |
Delikten: |
49mm |
Maks. sıkma kuvveti: |
0.4/0.7 |
Bağlantı cıvatası: |
4-M8 |
Adaptör pensi: |
YB-25 |
Pens sabitleme vidası: |
2-M5 |
Ağırlık: |
9,5 kg |
Başvuru: |
CNC Torna Kesme Makinası |
1. Açıklama
Firmamız ağırlıklı olarak lazer kesim makinesi, CNC torna tezgahları, otomobil torna tezgahları vb. için kullanılan her türlü aynayı üretmektedir.Bu ayna, dahili genişletme ve harici sıkıştırma için kullanılabilir.Yapısı monolitik ısıl işlem görmüş çeliktir.Yüksüz yatak, yüksek hızlı ayna performansı, uzun servis ömrü.Döndüğünde hala soğuk.Kovanın zorla açılması iki yönlü bir kuvvettir.Basınç kesildiğinde, ayna kendini kilitler ve kenetlenmiş halde kalır.
Kurulumu kolaydır, flanşı doğrudan mile bağlamanız yeterlidir.Üç noktalı vana ile makine sistemine bağlanabilir.Mandren kapanmıyor, normal olarak kontrol edilebiliyor.0,01 mm içinde gövde uzunluğu doğruluğu.
Torna tezgahları, CNC torna tezgahları, taşlama tezgahları, indeksleme plakaları, torna toplu iş parçası vb. için uygundur. Bu pense ek olarak başka tip pensler de mevcuttur.
2. Performans Parametreleri
|
JAB-25 |
|
127.4cm² |
|
119,7cm² |
|
0.4-0.7MPa |
|
4000r/dak |
|
25 mm |
|
25 mm |
|
7.8/7.2 |
|
4-M8 |
|
YB-25 |
|
2-M5 |
3. Boyutlar
Özellikler | A | B | C | D | E | F | G | H | ben | L |
JAB-25 | 167 | 130 | 25 | 108 | 52 | 49 | 5 | 9 | 147 | 105 |
4. Avantajlar
a.Tam vuruş tasarımı |
b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
c.Yüksek tekrarlayan konumlandırma doğruluğu |
d.Düşük bakım maliyeti, uzun hizmet ömrü |
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Hizmetimiz
a.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
c.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
d.OEM ve ODM hizmeti sağlamak. |
