Ürün Detayları
Menşe yeri: Changzhou, Jiangsu, Çin
Marka adı: Lingman
Model numarası: 3H-05
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 Takım
Fiyat: USD 300-780 set
Ambalaj bilgileri: Ahşap Karton
Teslim süresi: 7-15 iş günü
Ödeme koşulları: T / T, L / C
Yetenek temini: Ayda 200 set
Ürün adı: |
Güç aynası |
Kama vuruşu: |
10mm |
Pençe stroku / çap: |
5.4mm |
Sıkıştırma çapı: |
12-135 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
17.1KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
35.8KN |
ağırlık: |
6,7 kg |
Max. Maks. Alan sayısı number revolutions devir sayısı: |
7000 dev / dak |
Uygulanabilir silindir: |
TH-536 |
yapı: |
İçi boş yapı |
kullanım: |
CNC Torna Makinesi |
özellik: |
yüksek hassasiyet |
Ürün adı: |
Güç aynası |
Kama vuruşu: |
10mm |
Pençe stroku / çap: |
5.4mm |
Sıkıştırma çapı: |
12-135 mm |
Max. Maks. Alan sayısı DB pull DB çekme: |
17.1KN |
Max. Maks. Alan sayısı clamping force sıkıştırma kuvveti: |
35.8KN |
ağırlık: |
6,7 kg |
Max. Maks. Alan sayısı number revolutions devir sayısı: |
7000 dev / dak |
Uygulanabilir silindir: |
TH-536 |
yapı: |
İçi boş yapı |
kullanım: |
CNC Torna Makinesi |
özellik: |
yüksek hassasiyet |
1. Açıklama

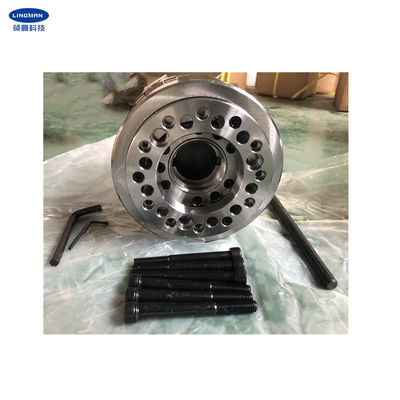

Firmamız hem CNC torna tezgahı hem de lazer kesim tezgahı için ayna üretiminde profesyonel bir imalatçıdır.Artık hidrolik güç aynası piyasada popülerdir.Bu tür bir elektrikli aynanın yapısı, büyük bir açık deliğe sahip içi boş bir yapıdır.Bu aynanın kama şeklinde 3 çenesi vardır ve bunlar özel şekilli iş parçasını iyi bir şekilde sıkıştırmaya uygundur.Aynalarımızın tüm kayar yüzeyleri sertleştirilmiş işlem, hassas taşlama ile işlenir ve doğrudan yağlanır.Ek olarak, yüksek rijitliğe ve yüksek sıkıştırma doğruluğuna sahiptir.
Mandren sağlam ve dayanıklıdır ve yüksek hızda sorunsuz çalışabilir.Aynı zamanda konumlandırma tekrarı ve büyük kelepçe kuvveti için yüksek hassasiyete sahiptir ve otomatik üretim için uygundur.Açık delik tasarımı, uzun iş parçası işleme için kullanılabilir.
4 inç, 5 inç, 6 inç, 8 inç, 10 inç, 12 inç ve 15 inç gibi çeşitli boyutlarda aynalar sağlanmaktadır.Standart boyutlu ayna dışında, çiziminize ve ihtiyacınıza göre özelleştirilmiş aynalar da sağlanır.
2. Performans Parametreleri
|
Model numarası |
3H-05 |
|
kama vuruşu |
10 mm |
|
Pençe inme/çap |
5,4 mm |
|
Sıkma çapı |
12-135mm |
|
Maks.DB çekme |
17.1KN |
|
Maks.sıkma kuvveti |
35.8KN |
|
Ağırlık |
6.7kg |
|
Max.çalışma basıncı |
2.9Mpa |
|
Maks.Devir sayısı |
7000 rpm |
|
Uygulanabilir döner silindir |
TH-536 |
3.Boyutlar
| Özellikler | bir | B | C | D | D1 | D2 | E | E1 | F | G maks. | G dk. | H | J |
| 3H-05 | 135 | 60 | 110 | 82.6 | 63.51 | 96 | 4 | 15 | 33 | 1 | -9 | 20 | 12 |
4. Avantajlar
| bir.Tam vuruş tasarımı |
| b.Geniş uygulama yelpazesi, işleme profillerinin çeşitlendirilmesi |
| c.Yüksek tekrarlayan konumlandırma doğruluğu |
| d.Düşük bakım maliyeti, uzun hizmet ömrü |
|
e.Çoklu konfigürasyonlar mevcuttur e.2 Tarak tipi veya gömme oluk tipi pençeler |
5. Üretim Hattı
6. Hizmetimiz
| bir.Biz iyi fiyat ve hızlı teslim süresi ile doğrudan fabrikayız. |
| b.Profesyonel tasarım ekibi sizinle birlikte çalışır. |
| s.Yüksek kaliteyi garanti etmek için profesyonel QC ekibi. |
| d.OEM ve ODM hizmeti sağlamak. |
